Instelbare pneumatische Venturi-transporteur VTRA 500 – transportvacuümpomp −84,4 kPa, 1.698 NL/min
Video afspelen

Venturi VTRA · Ref. VTRA500

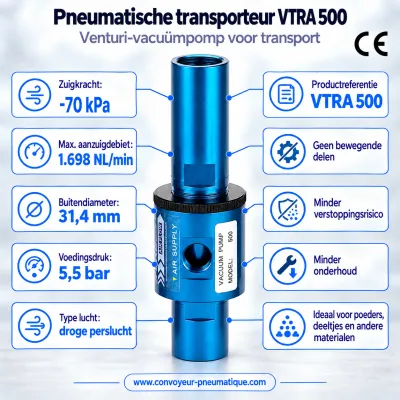

Instelbare pneumatische Venturi-transporteur VTRA 500 (−84,4 kPa)

Transportvacuümpomp met hoog vacuüm en debiet instelbaar met draairing: zuigt en transporteert poeders, granulaten en kleine onderdelen met alleen perslucht.

  • Max. vacuüm−84,4 kPa
  • Max. zuigdebiet1.698 NL/min
  • Inwendige doorlaat (ØA)Ø 12,7 mm
Materiaal
€ 290,00 excl. btw oftewel € 348,00 incl. btw (FR btw 20%)
Offerte aanvragen
  • Op bestelling gemaakt: verzending binnen 1 à 2 weken
  • Verzending met track & trace naar Frankrijk, Europa en wereldwijd
  • 100 % veilig betalen: kaart, Apple Pay, Google Pay, iDEAL, SEPA
  • Gratis technisch advies bij de keuze van het model
Technische fiche reeks VTRA PDF-document · afmetingen en prestaties

Video

De pneumatische Venturi-transporteur in actie

Pneumatische Venturi-transporteur VTRF in werking
Pneumatische Venturi-transporteur VTRF in werking Demonstratie van een pneumatische Venturi-transporteur VTRF: aanzuigen en transporteren van materiaal met perslucht, zonder bewegende delen. Bekijk op YouTube · MP4

Beschrijving: Pneumatische Venturi-transporteur VTRA 500

De pneumatische Venturi-transporteur VTRA 500 bereikt een vacuüm van −84,4 kPa en zuigt tot 1.698 NL/min aan (bij −16,9 kPa). Dankzij de inwendige doorlaat van Ø 12,7 mm en de buitendiameter van Ø 31,4 mm is hij geschikt voor dichte materialen en lange afstanden.

Met 1.698 NL/min en een vacuüm tot −84,4 kPa transporteert hij dichte materialen over lange circuits.

De perslucht, aangesloten op poort G1, wordt versneld door een ringvormige sproeier: zo ontstaat een sterk vacuüm op de zuigpoort (G2) en wordt het materiaal naar de uitlaat (G3) gestuwd. De draairing wijzigt de luchtspleet en laat u het zuigdebiet met de hand instellen, zonder gereedschap.

Het huis is gemaakt van licht, corrosiebestendig geanodiseerd aluminium. Alle aansluitingen hebben binnendraad (cilindrische G-draad) voor directe montage op uw leidingen.

Sterke punten van de reeks VTRA

  • Hoog vacuüm tot −84,4 kPa voor dichte materialen
  • Debiet met de hand instelbaar met de draairing
  • Vrije doorlaat: continu transport zonder verstopping
  • Binnendraad-aansluitingen (G1/8 tot G1) voor eenvoudige installatie
  • Geen bewegende delen, geen bijzonder onderhoud
  • Huis in geanodiseerd aluminium, licht en corrosiebestendig

Gedetailleerde technische kenmerken van de VTRA 500

Afmetingen, prestaties en gewicht van de reeks VTRA: de rood omkaderde rij is de VTRA 500.

Maattekening van de Venturi-transporteur VTRA Aanzuiging (G2) Uitlaat (G3) Perslucht (G1) Stelring FEDT ØAØBØC
Principeschets — de letters verwijzen naar de maattabel hieronder.

Afmetingen (mm) en aansluitingen

Model ØAmm ØBmm ØCmm Dmm Emm Fmm Tmm G1 G2 G3
VTRA 250 6,8 18,8 31,3 41 31,6 22 3,7 G1/8 G1/4 G1/4
VTRA 375 9,6 25,2 43,5 69,8 44,4 37,6 5 G3/8 G1/2 G1/2
VTRA 500 12,7 31,4 50 63,5 50,8 38 5 G3/8 G1/2 G3/4
VTRA 750 19,1 37,8 56,8 85,7 50,8 38,2 5 G1/2 G3/4 G1

Luchtverbruik (NL/min) per vacuümniveau, bij 5,5 bar

Model −16,9 kPaNL/min −33,8 kPaNL/min −50,7 kPaNL/min −67,5 kPaNL/min −84,4 kPaNL/min
VTRA 250 113 170 235 275 340
VTRA 375 175 325 481 594 820
VTRA 500 340 623 792 934 1.274
VTRA 750 651 872 1.245 1.783 2.547

Zuigdebiet (NL/min) per vacuümniveau

Model −16,9 kPaNL/min −33,8 kPaNL/min −50,7 kPaNL/min −67,5 kPaNL/min −84,4 kPaNL/min
VTRA 250 283 243 204 164 127
VTRA 375 849 736 623 524 396
VTRA 500 1.698 1.330 1.132 991 651
VTRA 750 3.396 2.462 1.975 1.443 1.132

Gewicht per materiaal (g)

Model Aluminiumg
VTRA 250 100
VTRA 375 286
VTRA 500 401
VTRA 750 540

Typische toepassingen

  • Leegmaken van trilbakken en trechters
  • Vullen van trechters met kunststofmaalgoed
  • Transport van kleppen en kleine onderdelen bij het slijpen
  • Afvoeren van boorspanen
  • Transport van waspoeder en bijtende chemicaliën
  • Transport van pindadoppen en lichte materialen
  • Afzuigen van snijranden en verzamelen van hulzen

Advies nodig?

Om u het ideale model te adviseren, houdt u de volgende gegevens bij de hand:

  • Het soort te transporteren materiaal
  • De afmetingen in mm (L × B × H)
  • De dichtheid van het materiaal
  • Het te transporteren volume (liter per seconde)
  • Schurend of niet, ontvlambaar of niet
  • Droog transport of in een natte omgeving
  • De transportafstand en -hoogte (m)
  • Uw installatie: buizen en perslucht al aanwezig?
Offerte aanvragen

Werkingsprincipe

Hoe werkt een pneumatische Venturi-transporteur?

Een Venturi-transporteur zet perslucht om in een krachtige zuigwerking, zonder motor en zonder bewegende delen. Sluit hem gewoon aan op uw persluchtnet en een transportslang.

  1. 1
    Inblazen van perslucht

    De lucht komt binnen via de zijaansluiting en vult een ringkamer rond de centrale doorlaat.

  2. 2
    Venturi-effect

    De lucht wordt versneld door naar de uitlaat gerichte sproeiers en creëert een sterke onderdruk aan de inlaat.

  3. 3
    Aanzuigen van het materiaal

    Poeders, granulaten, spanen of kleine onderdelen worden via de inlaatslang aangezogen.

  4. 4
    Transport en afvoer

    De luchtstroom voert het materiaal naar het losstation, zonder kans op verstopping.

Schema van het Venturi-effect in een pneumatische transporteur 1 Perslucht 2 Venturi-effect 3 Aanzuiging 4 Afvoer
