Venturi VTRA · Ref. VTRA500

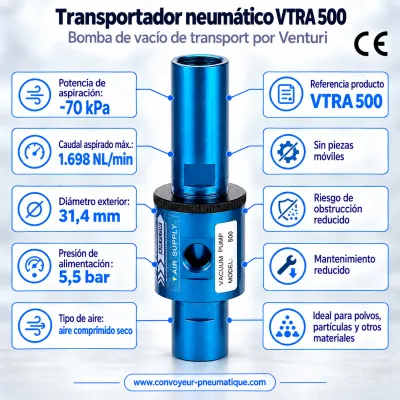

Transportador neumático Venturi VTRA 500 regulable (−70 kPa)

Bomba de vacío de transporte de alto vacío y caudal regulable por anillo: aspira y transporta polvos, granulados y piezas pequeñas solo con aire comprimido.

  • Vacío máx.−70 kPa
  • Caudal de aspiración máx.1.695 NL/min
  • Paso interior (ØA)Ø 13 mm
Material
290,00 € sin IVA es decir 348,00 € con IVA (IVA FR 20 %)
Solicitar presupuesto
  • Entrega en 2 semanas en toda Europa
  • Envío con seguimiento a toda Europa y todo el mundo
  • Pago 100 % seguro: tarjeta, Apple Pay, Google Pay, PayPal o transferencia
  • Asesoramiento técnico gratuito para elegir el modelo
Ficha técnica gama VTRA Documento PDF · dimensiones y prestaciones Instrucciones de uso y de seguridad Documento PDF · instalación, seguridad, mantenimiento

Vídeo

El transportador neumático Venturi en acción

Transportador neumático Venturi VTRF en funcionamiento
Transportador neumático Venturi VTRF en funcionamiento Demostración de un transportador neumático Venturi VTRF: aspiración y transporte de material con aire comprimido, sin piezas móviles. Ver en YouTube · MP4

Descripción del Transportador neumático Venturi VTRA 500

El transportador neumático Venturi VTRA 500 alcanza un vacío de −70 kPa y aspira hasta 1.695 NL/min (a −17 kPa). Su paso interior de Ø 13 mm y su diámetro exterior de Ø 32 mm lo hacen adecuado para materiales densos y largas distancias.

Con 1.695 NL/min y un vacío de hasta −70 kPa, transporta materiales densos en circuitos largos.

El aire comprimido, conectado en la boca G2, se acelera a través de una tobera anular: crea un fuerte vacío en la boca de aspiración (G1) y impulsa el material hacia la salida (G3). El anillo giratorio modifica la sección de paso del aire y permite ajustar el caudal de aspiración a mano, sin herramientas.

El cuerpo es de aluminio anodizado, ligero y resistente a la corrosión. Todas las conexiones son roscadas hembra (rosca gas cilíndrica G) para montarse directamente en sus tuberías.

Puntos fuertes de la gama VTRA

  • Vacío elevado hasta −84 kPa para materiales densos
  • Caudal regulable a mano con el anillo giratorio
  • Paso directo: transporte continuo sin atascos
  • Conexiones roscadas hembra (G1/8 a G1) para una instalación sencilla
  • Sin piezas móviles ni mantenimiento especial
  • Cuerpo de aluminio anodizado, ligero y resistente a la corrosión

Características técnicas detalladas del VTRA 500

Dimensiones, prestaciones y peso de la gama VTRA: la fila enmarcada en rojo corresponde al VTRA 500.

Plano acotado del transportador Venturi VTRA Aspiración (G1) Salida (G3) Aire comprimido (G2) Anillo de ajuste EFDH ØAØBØC
Esquema de principio — las letras remiten a la tabla de dimensiones.

Dimensiones (mm) y conexiones

Modelo ØAmm ØBmm ØCmm Dmm Emm Fmm Hmm G1 G2 G3
VTRA 250 6,5 19 32 94–105 22 32 5 G1/4 G1/8 G1/4
VTRA 375 9,5 25 45 155–165 38 45 5 G3/8 G3/8 G1/2
VTRA 500 13 32 51 155–160 38 51 5 G1/2 G3/8 G3/4
VTRA 750 19 38 58 175–189 38 51 5 G3/4 G1/2 G1

Consumo de aire (NL/min) según el nivel de vacío, a 5,5 bar

Modelo −17 kPaNL/min −34 kPaNL/min −50 kPaNL/min −68 kPaNL/min −84 kPaNL/min
VTRA 250 112 169 233 276 342
VTRA 375 176 327 485 595 825
VTRA 500 340 625 795 940 —
VTRA 750 650 875 1.250 1.790 —

Caudal aspirado (NL/min) según el nivel de vacío

Modelo −17 kPaNL/min −34 kPaNL/min −50 kPaNL/min −68 kPaNL/min −84 kPaNL/min
VTRA 250 280 240 200 162 125
VTRA 375 846 735 620 520 395
VTRA 500 1.695 1.325 1.130 990 —
VTRA 750 3.390 2.460 1.970 1.440 —

Peso según el material (g)

Modelo Aluminiog
VTRA 250 100
VTRA 375 286
VTRA 500 401
VTRA 750 540

Aplicaciones típicas

  • Descarga de alimentadores vibratorios y tolvas
  • Recarga de tolvas con triturado de plástico
  • Transferencia de válvulas y piezas pequeñas durante el rectificado
  • Evacuación de virutas de taladrado
  • Transferencia de detergente en polvo y productos químicos cáusticos
  • Transporte de cáscaras de cacahuete y materiales ligeros
  • Aspiración de recortes de orillo y recogida de mandriles

¿Necesita asesoramiento?

Para recomendarle el modelo ideal, prepare la siguiente información:

  • El tipo de material a transportar
  • El tamaño de los elementos en mm (L × A × H)
  • La densidad del material
  • El volumen a transportar (litros por segundo)
  • Abrasivo o no, inflamable o no
  • Transporte en seco o en medio acuático
  • La distancia y la altura de transporte (m)
  • Su instalación: ¿tubos y aire comprimido ya instalados?
Solicitar presupuesto

Principio de funcionamiento

¿Cómo funciona un transportador neumático Venturi?

Un transportador Venturi transforma el aire comprimido en una potente aspiración, sin motor ni piezas móviles. Basta con conectarlo a la red de aire y a un tubo de transporte.

  1. 1
    Inyección de aire comprimido

    El aire entra por la conexión lateral y llena una cámara anular alrededor del paso central.

  2. 2
    Efecto Venturi

    El aire se acelera a través de toberas orientadas hacia la salida y crea un fuerte vacío en la entrada.

  3. 3
    Aspiración del material

    Polvos, granulados, virutas o piezas pequeñas son aspirados por el tubo de entrada.

  4. 4
    Transporte y descarga

    El flujo de aire arrastra el material hasta el punto de descarga, sin posibilidad de atasco.

Esquema del efecto Venturi en un transportador neumático 1 Aire comprimido 2 Efecto Venturi 3 Aspiración 4 Descarga

FAQ

Preguntas frecuentes sobre el VTRA 500

¿Qué tamaño de material puede transportar el VTRA 500?

El VTRA 500 tiene un paso interior de Ø 13 mm. Para transportar sin atascos, la dimensión mayor de las partículas no debe superar aproximadamente un tercio de este diámetro, es decir, unos 4 mm. Para piezas más grandes, elija un modelo con mayor paso.

¿Cuánto aire comprimido consume el VTRA 500?

A 5,5 bar, el VTRA 500 consume de 340 NL/min (a −17 kPa) a 940 NL/min (a −68 kPa), según la posición del anillo. El aire comprimido debe estar seco y filtrado.

¿Cómo se regula el VTRA 500?

Con el anillo giratorio, a mano y sin herramientas: puede priorizar el caudal, hasta 1.695 NL/min a −17 kPa, o el vacío, hasta −70 kPa; a −68 kPa aún aspira 990 NL/min. Presión de alimentación: 5,5 bar (7 bar como máximo).

¿Qué conexiones tiene el VTRA 500?

Todas las conexiones son roscas hembra de gas cilíndrica (G): aspiración G1/2, aire comprimido G3/8 y descarga G3/4. El paso interior es de Ø 13 mm.
