Regulowany przenośnik pneumatyczny Venturi VTRA 500 – transportowa pompa próżniowa −70 kPa, 1 695 NL/min
Odtwórz wideo

Venturi VTRA · Nr kat. VTRA500

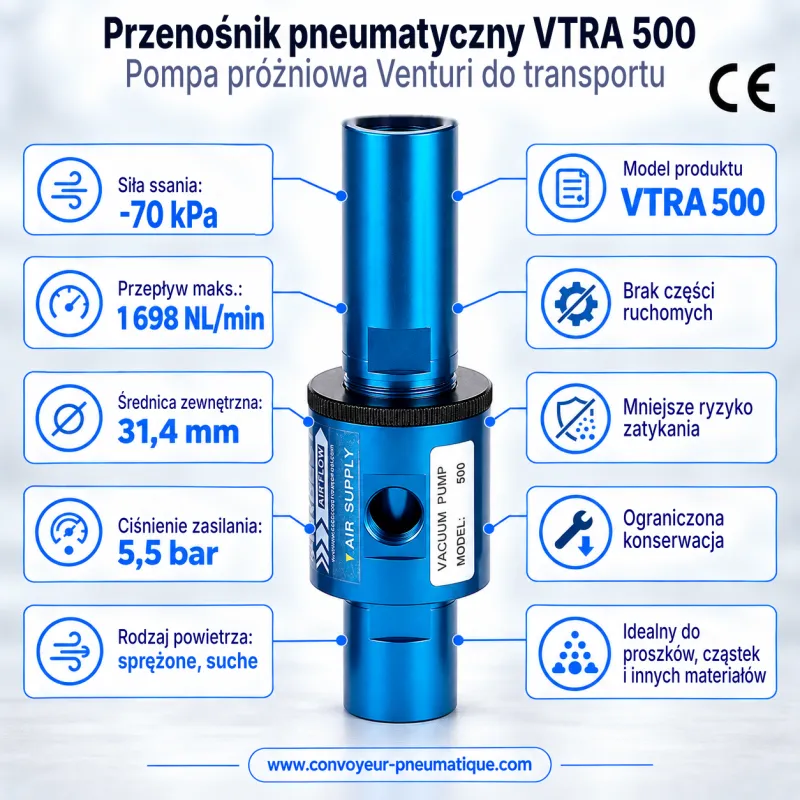

Regulowany przenośnik pneumatyczny Venturi VTRA 500 (−70 kPa)

Transportowa pompa próżniowa o wysokim podciśnieniu i wydajności regulowanej pierścieniem: zasysa i przenosi proszki, granulaty i drobne elementy wyłącznie za pomocą sprężonego powietrza.

  • Maks. podciśnienie−70 kPa
  • Maks. wydajność ssania1 695 NL/min
  • Średnica przelotu (ØA)Ø 13 mm
Materiał
290,00 € netto tj. 348,00 € brutto (VAT FR 20%)
Poproś o wycenę
  • Dostawa w ciągu 2 tygodni we Francji i w Europie
  • Śledzona wysyłka do Francji, w Europie i na cały świat
  • 100% bezpieczna płatność: karta, Apple Pay, Google Pay, SEPA
  • Bezpłatne doradztwo techniczne przy wyborze modelu
Karta techniczna serii VTRA Dokument PDF · wymiary i osiągi

Wideo

Pneumatyczny przenośnik Venturi w działaniu

Pneumatyczny przenośnik Venturi VTRF w działaniu
Pneumatyczny przenośnik Venturi VTRF w działaniu Demonstracja pneumatycznego przenośnika Venturi VTRF: zasysanie i transport materiału sprężonym powietrzem, bez ruchomych części. Obejrzyj w serwisie YouTube · MP4

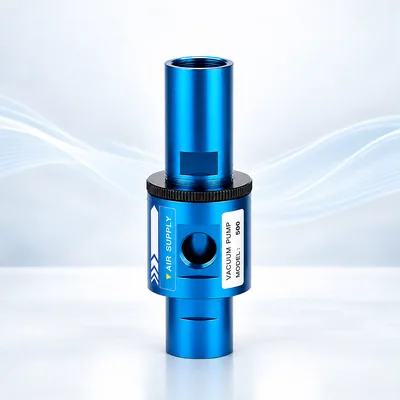

Opis: Przenośnik pneumatyczny Venturi VTRA 500

Pneumatyczny przenośnik Venturi VTRA 500 osiąga podciśnienie −70 kPa i zasysa do 1 695 NL/min (przy −17 kPa). Średnica przelotu Ø 13 mm i średnica zewnętrzna Ø 32 mm sprawiają, że sprawdza się zarówno przy materiałach o dużej gęstości, jak i na długich dystansach.

Dzięki 1695 NL/min i podciśnieniu do −70 kPa transportuje materiały o dużej gęstości na długich odcinkach.

Sprężone powietrze doprowadzone do przyłącza G1 jest przyspieszane w dyszy pierścieniowej: wytwarza silne podciśnienie na przyłączu ssawnym (G2) i tłoczy materiał w kierunku wylotu (G3). Pierścień obrotowy zmienia przekrój przepływu powietrza i pozwala ręcznie, bez narzędzi, regulować wydajność ssania.

Korpus wykonany jest z anodowanego aluminium, lekkiego i odpornego na korozję. Wszystkie przyłącza mają gwint wewnętrzny (walcowy gwint rurowy G), co umożliwia bezpośredni montaż na rurociągach.

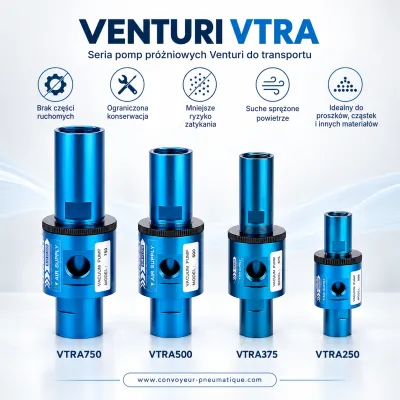

Zalety serii VTRA

  • Wysokie podciśnienie do −84 kPa dla materiałów o dużej gęstości
  • Ręczna regulacja wydajności za pomocą pierścienia obrotowego
  • Prosty przelot: ciągły transport bez zatykania
  • Przyłącza z gwintem wewnętrznym (G1/8 do G1) ułatwiające instalację
  • Brak ruchomych części, brak szczególnych wymagań serwisowych
  • Korpus z anodowanego aluminium, lekki i odporny na korozję

Szczegółowe dane techniczne VTRA 500

Wymiary, osiągi i masa serii VTRA: wiersz w czerwonej ramce dotyczy modelu VTRA 500.

Rysunek wymiarowy przenośnika Venturi VTRA Ssanie (G1) Wylot (G3) Sprężone powietrze (G2) Pierścień regulacyjny EFDH ØAØBØC
Rysunek poglądowy — litery odpowiadają oznaczeniom w poniższej tabeli wymiarów.

Wymiary (mm) i przyłącza

Model ØAmm ØBmm ØCmm Dmm Emm Fmm Hmm G1 G2 G3
VTRA 250 6,5 19 32 94–105 22 32 5 G1/4 G1/8 G1/4
VTRA 375 9,5 25 45 155–165 38 45 5 G3/8 G3/8 G1/2
VTRA 500 13 32 51 155–160 38 51 5 G1/2 G3/8 G3/4
VTRA 750 19 38 58 175–189 38 51 5 G3/4 G1/2 G1

Zużycie powietrza (NL/min) w zależności od poziomu podciśnienia, przy 5,5 bar

Model −17 kPaNL/min −34 kPaNL/min −50 kPaNL/min −68 kPaNL/min −84 kPaNL/min
VTRA 250 112 169 233 276 342
VTRA 375 176 327 485 595 825
VTRA 500 340 625 795 940 —
VTRA 750 650 875 1 250 1 790 —

Wydajność ssania (NL/min) w zależności od poziomu podciśnienia

Model −17 kPaNL/min −34 kPaNL/min −50 kPaNL/min −68 kPaNL/min −84 kPaNL/min
VTRA 250 280 240 200 162 125
VTRA 375 846 735 620 520 395
VTRA 500 1 695 1 325 1 130 990 —
VTRA 750 3 390 2 460 1 970 1 440 —

Masa w zależności od materiału (g)

Model Aluminiumg
VTRA 250 100
VTRA 375 286
VTRA 500 401
VTRA 750 540

Typowe zastosowania

  • Rozładunek podajników wibracyjnych i lejów
  • Napełnianie lejów przemiałem tworzyw sztucznych
  • Transfer zaworów i drobnych elementów podczas szlifowania
  • Odprowadzanie wiórów z wiercenia
  • Transfer proszku do prania i żrących środków chemicznych
  • Transport łupin orzeszków ziemnych i lekkich materiałów
  • Odsysanie ścinków brzegowych i odzysk tulei nawojowych

Potrzebują Państwo porady?

Abyśmy mogli polecić optymalny model, prosimy przygotować następujące informacje:

  • Rodzaj transportowanego materiału
  • Wielkość elementów w mm (dł. × szer. × wys.)
  • Gęstość materiału
  • Ilość do przetransportowania (litry na sekundę)
  • Czy materiał jest ścierny, czy jest łatwopalny
  • Transport na sucho czy w środowisku wodnym
  • Odległość i wysokość transportu (m)
  • Państwa instalacja: czy przewody i sprężone powietrze są już dostępne?
Poproś o wycenę

Zasada działania

Jak działa pneumatyczny przenośnik Venturi?

Przenośnik Venturi zamienia sprężone powietrze w silne ssanie — bez silnika i bez ruchomych części. Wystarczy podłączyć go do instalacji sprężonego powietrza i przewodu transportowego.

  1. 1
    Doprowadzenie sprężonego powietrza

    Powietrze wpływa przez boczne przyłącze i wypełnia pierścieniową komorę wokół centralnego przelotu.

  2. 2
    Efekt Venturiego

    Powietrze jest przyspieszane w dyszach skierowanych ku wylotowi, co wytwarza silne podciśnienie na wlocie.

  3. 3
    Zasysanie materiału

    Proszki, granulaty, wióry lub drobne elementy są zasysane przez przewód wlotowy.

  4. 4
    Transport i wyładunek

    Strumień powietrza przenosi materiał aż do punktu wyładunku, bez możliwości zatkania.

Schemat efektu Venturiego w przenośniku pneumatycznym 1 Sprężone powietrze 2 Efekt Venturiego 3 Ssanie 4 Wylot
