Venturi VTRA · Rif. VTRA500

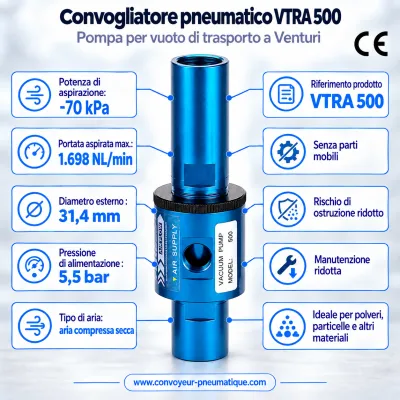

Convogliatore pneumatico Venturi VTRA 500 regolabile (−70 kPa)

Pompa per vuoto di trasporto ad alto vuoto con portata regolabile tramite ghiera: aspira e trasporta polveri, granuli e piccoli pezzi con la sola aria compressa.

  • Vuoto max.−70 kPa
  • Portata di aspirazione max.1.695 NL/min
  • Passaggio interno (ØA)Ø 13 mm
Materiale
290,00 € IVA escl. pari a 348,00 € IVA incl. (IVA FR 20 %)
Richiedi un preventivo
  • Consegna in 2 settimane in tutta Europa
  • Spedizione tracciata in tutta Europa e nel mondo
  • Pagamento 100 % sicuro: carta, Apple Pay, Google Pay, PayPal o bonifico
  • Consulenza tecnica gratuita per scegliere il modello
Scheda tecnica gamma VTRA Documento PDF · dimensioni e prestazioni Istruzioni per l’uso e di sicurezza Documento PDF · installazione, sicurezza, manutenzione

Video

Il convogliatore pneumatico Venturi in azione

Convogliatore pneumatico Venturi VTRF in funzione
Convogliatore pneumatico Venturi VTRF in funzione Dimostrazione di un convogliatore pneumatico Venturi VTRF: aspirazione e trasporto di materiale con aria compressa, senza parti in movimento. Guarda su YouTube · MP4

Descrizione: Convogliatore pneumatico Venturi VTRA 500

Il convogliatore pneumatico Venturi VTRA 500 raggiunge un vuoto di −70 kPa e aspira fino a 1.695 NL/min (a −17 kPa). Il passaggio interno di Ø 13 mm e il diametro esterno di Ø 32 mm lo rendono adatto a materiali densi e lunghe distanze.

Con 1.695 NL/min e un vuoto fino a −70 kPa, trasporta materiali densi su circuiti lunghi.

L’aria compressa, collegata all’attacco G2, viene accelerata attraverso un ugello anulare: crea un forte vuoto sull’attacco di aspirazione (G1) e spinge il materiale verso l’uscita (G3). La ghiera rotante modifica la sezione di passaggio dell’aria e permette di regolare a mano la portata di aspirazione, senza attrezzi.

Il corpo è in alluminio anodizzato, leggero e resistente alla corrosione. Tutti gli attacchi sono filettati femmina (filettatura gas cilindrica G) per il montaggio diretto sulle tubazioni.

Punti di forza della gamma VTRA

  • Vuoto elevato fino a −84 kPa per materiali densi
  • Portata regolabile a mano con la ghiera rotante
  • Passaggio diretto: trasporto continuo senza intasamenti
  • Attacchi filettati femmina (da G1/8 a G1) per un’installazione semplice
  • Nessuna parte in movimento, nessuna manutenzione particolare
  • Corpo in alluminio anodizzato, leggero e resistente alla corrosione

Caratteristiche tecniche dettagliate del VTRA 500

Dimensioni, prestazioni e peso della gamma VTRA: la riga riquadrata in rosso corrisponde al VTRA 500.

Disegno quotato del convogliatore Venturi VTRA Aspirazione (G1) Uscita (G3) Aria compressa (G2) Ghiera di regolazione EFDH ØAØBØC
Schema di principio — le lettere rimandano alla tabella delle dimensioni.

Dimensioni (mm) e attacchi

Modello ØAmm ØBmm ØCmm Dmm Emm Fmm Hmm G1 G2 G3
VTRA 250 6,5 19 32 94–105 22 32 5 G1/4 G1/8 G1/4
VTRA 375 9,5 25 45 155–165 38 45 5 G3/8 G3/8 G1/2
VTRA 500 13 32 51 155–160 38 51 5 G1/2 G3/8 G3/4
VTRA 750 19 38 58 175–189 38 51 5 G3/4 G1/2 G1

Consumo d’aria (NL/min) per livello di vuoto, a 5,5 bar

Modello −17 kPaNL/min −34 kPaNL/min −50 kPaNL/min −68 kPaNL/min −84 kPaNL/min
VTRA 250 112 169 233 276 342
VTRA 375 176 327 485 595 825
VTRA 500 340 625 795 940 —
VTRA 750 650 875 1.250 1.790 —

Portata aspirata (NL/min) per livello di vuoto

Modello −17 kPaNL/min −34 kPaNL/min −50 kPaNL/min −68 kPaNL/min −84 kPaNL/min
VTRA 250 280 240 200 162 125
VTRA 375 846 735 620 520 395
VTRA 500 1.695 1.325 1.130 990 —
VTRA 750 3.390 2.460 1.970 1.440 —

Peso per materiale (g)

Modello Alluminiog
VTRA 250 100
VTRA 375 286
VTRA 500 401
VTRA 750 540

Applicazioni tipiche

  • Svuotamento di alimentatori vibranti e tramogge
  • Ricarica di tramogge con macinato plastico
  • Trasferimento di valvole e piccoli pezzi durante la rettifica
  • Evacuazione dei trucioli di foratura
  • Trasferimento di detersivi in polvere e prodotti chimici caustici
  • Trasporto di gusci di arachidi e materiali leggeri
  • Aspirazione dei rifili e raccolta di mandrini

Serve un consiglio?

Per consigliarvi il modello ideale, preparate le seguenti informazioni:

  • Il tipo di materiale da trasportare
  • Le dimensioni degli elementi in mm (L × l × h)
  • La densità del materiale
  • Il volume da trasportare (litri al secondo)
  • Abrasivo o no, infiammabile o no
  • Trasporto a secco o in ambiente acquatico
  • La distanza e l’altezza di trasporto (m)
  • Il vostro impianto: tubi e aria compressa già presenti?
Richiedi un preventivo

Principio di funzionamento

Come funziona un convogliatore pneumatico Venturi?

Un convogliatore Venturi trasforma l’aria compressa in una potente aspirazione, senza motore né parti in movimento. Basta collegarlo alla rete dell’aria e a un tubo di trasporto.

  1. 1
    Immissione di aria compressa

    L’aria entra dall’attacco laterale e riempie una camera anulare attorno al passaggio centrale.

  2. 2
    Effetto Venturi

    L’aria viene accelerata attraverso ugelli orientati verso l’uscita e crea una forte depressione all’ingresso.

  3. 3
    Aspirazione del materiale

    Polveri, granuli, trucioli o piccoli pezzi vengono aspirati dal tubo di ingresso.

  4. 4
    Trasporto e scarico

    Il flusso d’aria trascina il materiale fino al punto di scarico, senza possibilità di intasamento.

Schema dell’effetto Venturi in un convogliatore pneumatico 1 Aria compressa 2 Effetto Venturi 3 Aspirazione 4 Scarico

FAQ

Domande frequenti sul VTRA 500

Quali dimensioni di materiale può trasportare il VTRA 500?

Il VTRA 500 ha un passaggio interno di Ø 13 mm. Per un trasporto senza intasamenti, la dimensione massima delle particelle non deve superare circa un terzo di questo diametro, cioè circa 4 mm. Per pezzi più grandi, scegliete un modello con passaggio maggiore.

Quanta aria compressa consuma il VTRA 500?

A 5,5 bar, il VTRA 500 consuma da 340 NL/min (a −17 kPa) a 940 NL/min (a −68 kPa), a seconda della regolazione della ghiera. L’aria compressa deve essere secca e filtrata.

Come si regola il VTRA 500?

Con la ghiera girevole, a mano e senza attrezzi: privilegiate la portata, fino a 1.695 NL/min a −17 kPa, oppure il vuoto, fino a −70 kPa; a −68 kPa aspira ancora 990 NL/min. Pressione di alimentazione: 5,5 bar (massimo 7 bar).

Quali sono i raccordi del VTRA 500?

Tutti i raccordi sono filettati femmina, con filettatura gas cilindrica (G): aspirazione G1/2, aria compressa G3/8 e scarico G3/4. Il passaggio interno è di Ø 13 mm.

Tutte le domande frequenti

Un progetto di trasporto pneumatico?

Descrivete materiale e impianto: consulenza gratuita entro 24 ore.
