Vedi il prodotto VTRF 15-3Venturi VTRF · Rif. VTRF15-6
Pompa per vuoto di trasporto a passaggio diretto: aspira e trasporta polveri, granuli e piccoli pezzi con la sola aria compressa, senza parti in movimento.
Prodotto aggiunto al carrello
Video

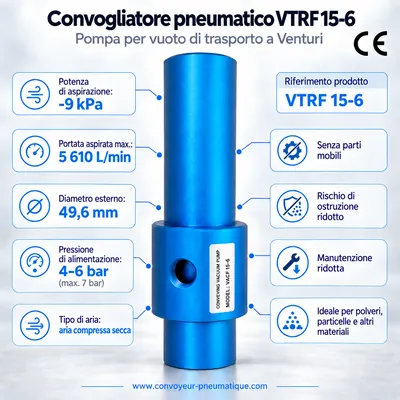

Il convogliatore pneumatico Venturi VTRF 15-6 genera un vuoto massimo di −9 kPa e aspira fino a 5.610 NL/min. Il passaggio interno di Ø 38 mm e il diametro esterno di Ø 49,6 mm permettono il collegamento diretto ai vostri tubi di trasporto.
Il più potente della gamma VTRF: fino a 5.610 NL/min per grandi volumi di materiali leggeri e scarti di produzione.
Il design a passaggio diretto garantisce un canale interno completamente libero: il materiale attraversa il convogliatore senza ostacoli, eliminando qualsiasi rischio di ostruzione. L’aria compressa viene immessa dall’attacco laterale (K) e accelerata verso l’uscita; la portata di aspirazione si regola semplicemente variando la pressione di alimentazione tra 4 e 6 bar.
Il corpo è in alluminio anodizzato, leggero, robusto e resistente alla corrosione. Due fori filettati (J) consentono un fissaggio rapido sulla macchina.
Dimensioni, prestazioni e peso della gamma VTRF: la riga riquadrata in rosso corrisponde al VTRF 15-6.
| Modello | ØAmm | ØBmm | ØCmm | Dmm | Emm | Fmm | Gmm | Hmm | Imm | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VTRF 2-3 | 6,5 | 18,5 | 32 | 28 | 89 | 19 | 25 | 18 | 19,5 | M4×0.7 | G1/8 |
| VTRF 3-3 | 9,5 | 18,5 | 32 | 28 | 89 | 19 | 25 | 18 | 19,5 | M4×0.7 | G1/8 |
| VTRF 5-6 | 12,5 | 24 | 38 | 34 | 140 | 25 | 32 | 23 | 25 | M4×0.7 | G1/4 |
| VTRF 7-6 | 19 | 31 | 50 | 45 | 190 | 38 | 50 | 35 | 33 | M4×0.7 | G3/8 |
| VTRF 15-3 | 25 | 38 | 59 | 55 | 198 | 40 | 56 | 40 | 38 | M4×0.7 | G3/8 |
| VTRF 15-6 | 38 | 49,6 | 69 | 65 | 205 | 40 | 60 | 42 | 49,6 | M4×0.7 | G3/8 |
Per consigliarvi il modello ideale, preparate le seguenti informazioni:
Principio di funzionamento
Un convogliatore Venturi trasforma l’aria compressa in una potente aspirazione, senza motore né parti in movimento. Basta collegarlo alla rete dell’aria e a un tubo di trasporto.
L’aria entra dall’attacco laterale e riempie una camera anulare attorno al passaggio centrale.
L’aria viene accelerata attraverso ugelli orientati verso l’uscita e crea una forte depressione all’ingresso.
Polveri, granuli, trucioli o piccoli pezzi vengono aspirati dal tubo di ingresso.
Il flusso d’aria trascina il materiale fino al punto di scarico, senza possibilità di intasamento.
FAQ
Il VTRF 15-6 ha un passaggio interno di Ø 38 mm. Per un trasporto senza intasamenti, la dimensione massima delle particelle non deve superare circa un terzo di questo diametro, cioè circa 12,5 mm. Per pezzi più grandi, scegliete un modello con passaggio maggiore.
Il VTRF 15-6 consuma 790 NL/min a 2,8 bar e 1.365 NL/min a 5,5 bar. L’aria compressa, secca e filtrata, si collega al raccordo filettato G3/8.
Con la pressione di alimentazione, tra 4 e 6 bar (massimo 7 bar): più alta è la pressione, più forte è l’aspirazione. Il VTRF 15-6 aspira fino a 5.610 NL/min e raggiunge un vuoto massimo di −9 kPa.
Il VTRF 15-6 si collega a innesto: il suo diametro esterno è di Ø 49,6 mm. Utilizzate un tubo flessibile con diametro interno corrispondente, fissato con una fascetta. Un tubo liscio e curve ad ampio raggio limitano le perdite di portata.
