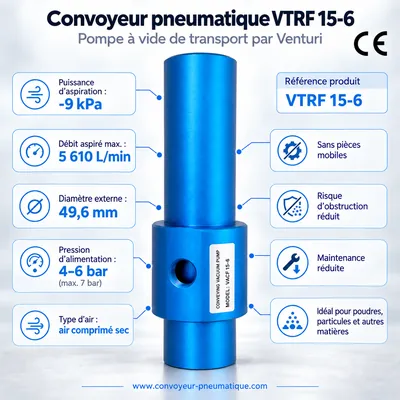

Convoyeur pneumatique Venturi VTRF 15-6 (−9 kPa)

Pompe à vide de transport à passage direct : aspire et convoie poudres, granulés et petites pièces par simple air comprimé, sans aucune pièce mobile.

  • Dépression max.−9 kPa
  • Débit d’aspiration max.5 610 NL/min
  • Passage intérieur (ØA)Ø 38 mm
Matière
375,00 € HT soit 450,00 € TTC (TVA 20 %)
Demander un devis
  • Livraison sous 2 semaines partout en Europe
  • Expédition suivie partout en Europe et dans le monde
  • Paiement 100 % sécurisé : carte, Apple Pay, Google Pay, PayPal ou virement
  • Conseil technique gratuit pour choisir le bon modèle
Fiche technique gamme VTRF Document PDF · dimensions et performances Notice d’utilisation et de sécurité Document PDF · installation, consignes, entretien

Vidéo

Le convoyeur pneumatique Venturi en action

Convoyeur pneumatique Venturi VTRF en fonctionnement
Convoyeur pneumatique Venturi VTRF en fonctionnement Démonstration d’un convoyeur pneumatique Venturi VTRF : aspiration et transport de matière par air comprimé, sans pièce mobile. Voir sur YouTube · MP4

Description du Convoyeur pneumatique Venturi VTRF 15-6

Le convoyeur pneumatique Venturi VTRF 15-6 génère une dépression maximale de −9 kPa et aspire jusqu’à 5 610 NL/min. Son passage intérieur de Ø 38 mm et son diamètre extérieur de Ø 49,6 mm permettent un raccordement direct sur vos tuyaux de transport.

Le plus puissant de la gamme VTRF : jusqu’à 5 610 NL/min pour les gros volumes de matières légères et les déchets de production.

Sa conception à passage direct garantit un canal intérieur entièrement libre : la matière traverse le convoyeur sans rencontrer d’obstacle, ce qui supprime tout risque de bouchage. L’air comprimé est injecté par le raccord latéral (K) et accéléré vers la sortie ; le débit d’aspiration se règle simplement en faisant varier la pression d’alimentation entre 4 et 6 bar.

Le corps est proposé en aluminium anodisé, léger, robuste et résistant à la corrosion. Deux taraudages (J) permettent une fixation rapide sur votre machine.

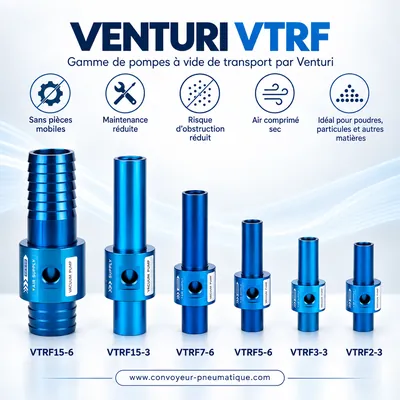

Points forts de la gamme VTRF

  • Conception à passage direct : débit d’aspiration très élevé, aucune obstruction possible
  • Aucune pièce mobile, aucune usure mécanique, maintenance quasi nulle
  • Six diamètres de passage, jusqu’à Ø 38 mm
  • Débit réglable simplement par la pression d’alimentation (4 à 6 bar)
  • Taraudages de fixation intégrés pour un montage rapide
  • Corps en aluminium anodisé, léger et résistant à la corrosion

Caractéristiques techniques détaillées du VTRF 15-6

Dimensions, performances et poids de la gamme VTRF : la ligne encadrée en rouge correspond au VTRF 15-6.

Schéma coté du convoyeur Venturi VTRF Aspiration Sortie Air comprimé (K) 2-J EFGH ØBØAD ØC
Schéma de principe — les lettres renvoient au tableau des dimensions ci-dessous.

Performances : vide, débit et consommation d’air

Modèle Vide max.−kPa Débit aspiréNL/min Conso. air à 2,8 barNL/min Conso. air à 5,5 barNL/min
VTRF 2-3 26 295 85 160
VTRF 3-3 16 425 95 170
VTRF 5-6 35 870 395 680
VTRF 7-6 28 1 825 790 1 365
VTRF 15-3 4,4 4 400 405 695
VTRF 15-6 9 5 610 790 1 365

Dimensions (mm) et raccordements

Modèle ØAmm ØBmm ØCmm Dmm Emm Fmm Gmm Hmm Imm J K
VTRF 2-3 6,5 18,5 32 28 89 19 25 18 19,5 M4×0.7 G1/8
VTRF 3-3 9,5 18,5 32 28 89 19 25 18 19,5 M4×0.7 G1/8
VTRF 5-6 12,5 24 38 34 140 25 32 23 25 M4×0.7 G1/4
VTRF 7-6 19 31 50 45 190 38 50 35 33 M4×0.7 G3/8
VTRF 15-3 25 38 59 55 198 40 56 40 38 M4×0.7 G3/8
VTRF 15-6 38 49,6 69 65 205 40 60 42 49,6 M4×0.7 G3/8

Poids selon la matière (g)

Modèle Aluminiumg
VTRF 2-3 85
VTRF 3-3 69
VTRF 5-6 170
VTRF 7-6 388
VTRF 15-3 519
VTRF 15-6 659

Applications typiques

  • Transfert de matières en vrac entre trémies, bacs et machines
  • Convoyage de grains : blé, maïs, café, granulés alimentaires
  • Transfert de poudres : lessive, poudres plastiques, additifs
  • Aspiration des chutes de lisière lors des opérations de découpe
  • Évacuation des copeaux de perçage et d’usinage
  • Aspiration des poussières de meulage et de ponçage

Besoin d’un conseil ?

Pour vous recommander le modèle idéal, préparez les informations suivantes :

  • Le type de matière à convoyer
  • La taille des éléments en mm (L × l × h)
  • La densité de la matière
  • Le volume à transporter (litres par seconde)
  • Matière abrasive ou non, inflammable ou non
  • Transport à sec ou en milieu aquatique
  • La distance et la hauteur de transport (m)
  • Votre installation : tubes et air comprimé déjà en place ?
Demander un devis

Principe de fonctionnement

Comment fonctionne un convoyeur pneumatique Venturi ?

Un convoyeur Venturi transforme l’air comprimé en une puissante aspiration, sans moteur ni pièce mobile. Il suffit de le raccorder à votre réseau d’air et à un tuyau de transport.

  1. 1
    Injection d’air comprimé

    L’air entre par le raccord latéral et remplit une chambre annulaire autour du passage central.

  2. 2
    Effet Venturi

    L’air est accéléré à travers des buses orientées vers la sortie : il crée une forte dépression à l’entrée.

  3. 3
    Aspiration de la matière

    Poudres, granulés, copeaux ou petites pièces sont aspirés par le tuyau d’entrée.

  4. 4
    Transport et refoulement

    Le flux d’air entraîne la matière jusqu’au point de déchargement, sans obstruction possible.

Schéma de l’effet Venturi dans un convoyeur pneumatique 1 Air comprimé 2 Effet Venturi 3 Aspiration 4 Refoulement

FAQ

Questions fréquentes sur le VTRF 15-6

Quelle taille de matière le VTRF 15-6 peut-il transporter ?

Le VTRF 15-6 a un passage intérieur de Ø 38 mm. Pour un transport sans bouchage, la plus grande dimension des particules ne doit pas dépasser environ un tiers de ce diamètre, soit environ 12,5 mm. Pour des morceaux plus gros, choisissez un modèle à plus grand passage.

Quelle quantité d’air comprimé consomme le VTRF 15-6 ?

Le VTRF 15-6 consomme 790 NL/min à 2,8 bar et 1 365 NL/min à 5,5 bar. L’air comprimé, sec et filtré, se raccorde sur le taraudage G3/8.

Comment régler le débit du VTRF 15-6 ?

Par la pression d’alimentation, entre 4 et 6 bar (7 bar maximum) : plus la pression est élevée, plus l’aspiration est forte. Le VTRF 15-6 aspire jusqu’à 5 610 NL/min et atteint une dépression maximale de −9 kPa.

Quel tuyau raccorder au VTRF 15-6 ?

Le VTRF 15-6 se raccorde par emmanchement : son diamètre extérieur est de Ø 49,6 mm. Utilisez un tuyau souple de diamètre intérieur correspondant, fixé par un collier de serrage. Un tuyau lisse et des coudes à grand rayon limitent les pertes de débit.

Toutes les questions fréquentes

Un projet de convoyage pneumatique ?

Décrivez votre matière et votre installation : nous vous conseillons gratuitement sous 24 h.
