Venturi VTRA · Réf. VTRA375

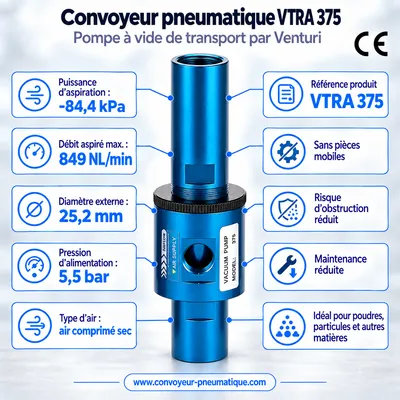

Convoyeur pneumatique Venturi VTRA 375 réglable (−84 kPa)

Pompe à vide de transport à dépression élevée et débit réglable par bague : aspire et convoie poudres, granulés et petites pièces par simple air comprimé.

  • Dépression max.−84 kPa
  • Débit d’aspiration max.846 NL/min
  • Passage intérieur (ØA)Ø 9,5 mm
Matière
250,00 € HT soit 300,00 € TTC (TVA 20 %)
Demander un devis
  • Livraison sous 2 semaines partout en Europe
  • Expédition suivie partout en Europe et dans le monde
  • Paiement 100 % sécurisé : carte, Apple Pay, Google Pay, PayPal ou virement
  • Conseil technique gratuit pour choisir le bon modèle
Fiche technique gamme VTRA Document PDF · dimensions et performances Notice d’utilisation et de sécurité Document PDF · installation, consignes, entretien

Vidéo

Le convoyeur pneumatique Venturi en action

Convoyeur pneumatique Venturi VTRF en fonctionnement
Convoyeur pneumatique Venturi VTRF en fonctionnement Démonstration d’un convoyeur pneumatique Venturi VTRF : aspiration et transport de matière par air comprimé, sans pièce mobile. Voir sur YouTube · MP4

Description du Convoyeur pneumatique Venturi VTRA 375

Le convoyeur pneumatique Venturi VTRA 375 atteint une dépression de −84 kPa et aspire jusqu’à 846 NL/min (à −17 kPa). Son passage intérieur de Ø 9,5 mm et son diamètre extérieur de Ø 25 mm le rendent adapté aux matières denses comme aux longues distances.

Il offre un débit trois fois supérieur au VTRA 250 tout en conservant une forte dépression : idéal pour le rechargement de trémies.

L’air comprimé, raccordé sur le port G2, est accéléré à travers une buse annulaire : il crée une forte dépression sur le port d’aspiration (G1) et propulse la matière vers la sortie (G3). La bague rotative modifie la section de passage de l’air et permet d’ajuster le débit d’aspiration à la main, sans outil.

Le corps est en aluminium anodisé, léger et résistant à la corrosion. Tous les raccords sont taraudés femelles (filetage gaz cylindrique G) pour se monter directement sur vos tuyauteries.

Points forts de la gamme VTRA

  • Dépression élevée jusqu’à −84 kPa pour les matières denses
  • Débit réglable à la main grâce à la bague rotative
  • Passage direct : transport continu sans obstruction
  • Raccords taraudés femelles (G1/8 à G1) pour une installation facile
  • Aucune pièce mobile, aucune maintenance particulière
  • Corps en aluminium anodisé, léger et résistant à la corrosion

Caractéristiques techniques détaillées du VTRA 375

Dimensions, performances et poids de la gamme VTRA : la ligne encadrée en rouge correspond au VTRA 375.

Schéma coté du convoyeur Venturi VTRA Aspiration (G1) Sortie (G3) Air comprimé (G2) Bague de réglage EFDH ØAØBØC
Schéma de principe — les lettres renvoient au tableau des dimensions ci-dessous.

Dimensions (mm) et raccordements

Modèle ØAmm ØBmm ØCmm Dmm Emm Fmm Hmm G1 G2 G3
VTRA 250 6,5 19 32 94–105 22 32 5 G1/4 G1/8 G1/4
VTRA 375 9,5 25 45 155–165 38 45 5 G3/8 G3/8 G1/2
VTRA 500 13 32 51 155–160 38 51 5 G1/2 G3/8 G3/4
VTRA 750 19 38 58 175–189 38 51 5 G3/4 G1/2 G1

Consommation d’air (NL/min) selon le niveau de vide, à 5,5 bar

Modèle −17 kPaNL/min −34 kPaNL/min −50 kPaNL/min −68 kPaNL/min −84 kPaNL/min
VTRA 250 112 169 233 276 342
VTRA 375 176 327 485 595 825
VTRA 500 340 625 795 940 —
VTRA 750 650 875 1 250 1 790 —

Débit aspiré (NL/min) selon le niveau de vide

Modèle −17 kPaNL/min −34 kPaNL/min −50 kPaNL/min −68 kPaNL/min −84 kPaNL/min
VTRA 250 280 240 200 162 125
VTRA 375 846 735 620 520 395
VTRA 500 1 695 1 325 1 130 990 —
VTRA 750 3 390 2 460 1 970 1 440 —

Poids selon la matière (g)

Modèle Aluminiumg
VTRA 250 100
VTRA 375 286
VTRA 500 401
VTRA 750 540

Applications typiques

  • Déchargement de bols vibrants et de trémies
  • Rechargement de trémies avec broyats plastiques
  • Transfert de soupapes et petites pièces lors du meulage
  • Évacuation des copeaux de perçage
  • Transfert de lessive en poudre et de produits chimiques caustiques
  • Convoyage de coques d’arachide et matières légères
  • Aspiration des chutes de lisière et récupération de mandrins

Besoin d’un conseil ?

Pour vous recommander le modèle idéal, préparez les informations suivantes :

  • Le type de matière à convoyer
  • La taille des éléments en mm (L × l × h)
  • La densité de la matière
  • Le volume à transporter (litres par seconde)
  • Matière abrasive ou non, inflammable ou non
  • Transport à sec ou en milieu aquatique
  • La distance et la hauteur de transport (m)
  • Votre installation : tubes et air comprimé déjà en place ?
Demander un devis

Principe de fonctionnement

Comment fonctionne un convoyeur pneumatique Venturi ?

Un convoyeur Venturi transforme l’air comprimé en une puissante aspiration, sans moteur ni pièce mobile. Il suffit de le raccorder à votre réseau d’air et à un tuyau de transport.

  1. 1
    Injection d’air comprimé

    L’air entre par le raccord latéral et remplit une chambre annulaire autour du passage central.

  2. 2
    Effet Venturi

    L’air est accéléré à travers des buses orientées vers la sortie : il crée une forte dépression à l’entrée.

  3. 3
    Aspiration de la matière

    Poudres, granulés, copeaux ou petites pièces sont aspirés par le tuyau d’entrée.

  4. 4
    Transport et refoulement

    Le flux d’air entraîne la matière jusqu’au point de déchargement, sans obstruction possible.

Schéma de l’effet Venturi dans un convoyeur pneumatique 1 Air comprimé 2 Effet Venturi 3 Aspiration 4 Refoulement

FAQ

Questions fréquentes sur le VTRA 375

Quelle taille de matière le VTRA 375 peut-il transporter ?

Le VTRA 375 a un passage intérieur de Ø 9,5 mm. Pour un transport sans bouchage, la plus grande dimension des particules ne doit pas dépasser environ un tiers de ce diamètre, soit environ 3 mm. Pour des morceaux plus gros, choisissez un modèle à plus grand passage.

Quelle quantité d’air comprimé consomme le VTRA 375 ?

Sous 5,5 bar, le VTRA 375 consomme de 176 NL/min (à −17 kPa) à 825 NL/min (à −84 kPa), selon le réglage de la bague. L’air comprimé doit être sec et filtré.

Comment régler le VTRA 375 ?

Avec la bague rotative, à la main et sans outil : vous privilégiez soit le débit, jusqu’à 846 NL/min à −17 kPa, soit la dépression, jusqu’à −84 kPa ; à −84 kPa, il aspire encore 395 NL/min. Pression d’alimentation : 5,5 bar (7 bar maximum).

Quels sont les raccords du VTRA 375 ?

Tous les raccords sont taraudés femelles, au pas gaz cylindrique : aspiration G3/8, air comprimé G3/8 et refoulement G1/2. Le passage intérieur est de Ø 9,5 mm.

Toutes les questions fréquentes

Un projet de convoyage pneumatique ?

Décrivez votre matière et votre installation : nous vous conseillons gratuitement sous 24 h.
