Convoyeurs pneumatiques Venturi VTRF

Les convoyeurs Venturi VTRF sont des pompes à vide de transport à passage direct : le canal central est totalement libre, ce qui leur permet de transférer en continu poudres, granulés, particules et petites pièces sans jamais s’obstruer.

Six tailles sont disponibles, du compact VTRF 2-3 au VTRF 15-6 capable d’aspirer 5 610 NL/min, en aluminium anodisé.

Vide max.
−35 kPa
Débit max.
5 610 NL/min
Modèles
6
Prix dès
165,00 € HT
Voir les 6 modèles Demander un devis

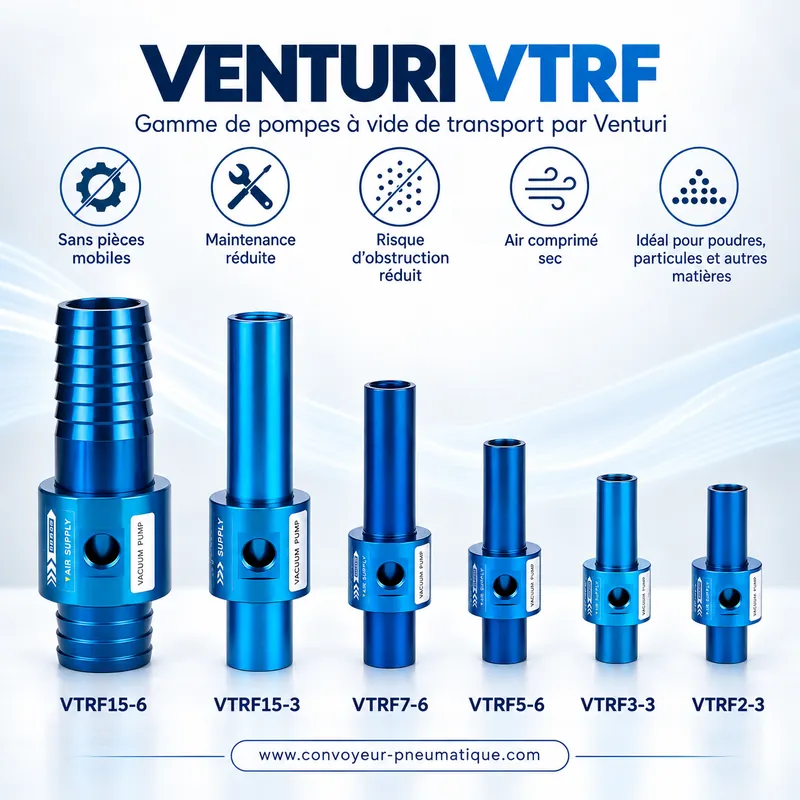

Gamme de convoyeurs pneumatiques Venturi VTRF 2-3, 3-3, 5-6, 7-6, 15-3 et 15-6

Les 6 modèles de la gamme VTRF

Choisissez le diamètre de passage et le débit adaptés à votre matière.

Points forts de la gamme VTRF

  • Conception à passage direct : débit d’aspiration très élevé, aucune obstruction possible
  • Aucune pièce mobile, aucune usure mécanique, maintenance quasi nulle
  • Six diamètres de passage, jusqu’à Ø 38 mm
  • Débit réglable simplement par la pression d’alimentation (4 à 6 bar)
  • Taraudages de fixation intégrés pour un montage rapide
  • Corps en aluminium anodisé, léger et résistant à la corrosion

Applications typiques

  • Transfert de matières en vrac entre trémies, bacs et machines
  • Convoyage de grains : blé, maïs, café, granulés alimentaires
  • Transfert de poudres : lessive, poudres plastiques, additifs
  • Aspiration des chutes de lisière lors des opérations de découpe
  • Évacuation des copeaux de perçage et d’usinage
  • Aspiration des poussières de meulage et de ponçage
Fiche technique gamme VTRF Document PDF · dimensions et performances
Convoyeur pneumatique Venturi VTRF en fonctionnement
Convoyeur pneumatique Venturi VTRF en fonctionnement Démonstration d’un convoyeur pneumatique Venturi VTRF : aspiration et transport de matière par air comprimé, sans pièce mobile. Voir sur YouTube · MP4

Caractéristiques techniques de la gamme VTRF

Toutes les valeurs de la gamme : la ligne surlignée correspond au modèle consulté.

Schéma coté du convoyeur Venturi VTRF Aspiration Sortie Air comprimé (K) 2-J EFGH ØBØAD ØC
Schéma de principe — les lettres renvoient au tableau des dimensions ci-dessous.

Performances : vide, débit et consommation d’air

Modèle Vide max.−kPa Débit aspiréNL/min Conso. air à 2,8 barNL/min Conso. air à 5,5 barNL/min Vitesse d’airm/s
VTRF 2-3 26 295 85 160 148
VTRF 3-3 16 425 95 170 100
VTRF 5-6 35 870 395 680 110
VTRF 7-6 28 1 825 790 1 365 99
VTRF 15-3 9 4 400 405 695 68
VTRF 15-6 9 5 610 790 1 365 82

Dimensions (mm) et raccordements

Modèle ØAmm ØBmm ØCmm Dmm Emm Fmm Gmm Hmm J K
VTRF 2-3 6,5 18,5 32 30 89 19 25 18 M4 G1/8
VTRF 3-3 9,5 18,5 32 30 89 19 25 18 M4 G1/8
VTRF 5-6 12,5 24 38 34 140 25,5 32 23 M4 G1/4
VTRF 7-6 19 32 50 45 190 38 50 35 M6 G3/8
VTRF 15-3 38 49,6 69 65 205 40 60 42 M6 G3/8
VTRF 15-6 38 49,6 69 65 205 40 60 42 M6 G3/8

Poids selon la matière (g)

Modèle Aluminiumg
VTRF 2-3 85
VTRF 3-3 69
VTRF 5-6 170
VTRF 7-6 388
VTRF 15-3 519
VTRF 15-6 659

Principe de fonctionnement

Comment fonctionne un convoyeur pneumatique Venturi ?

Un convoyeur Venturi transforme l’air comprimé en une puissante aspiration, sans moteur ni pièce mobile. Il suffit de le raccorder à votre réseau d’air et à un tuyau de transport.

  1. 1
    Injection d’air comprimé

    L’air entre par le raccord latéral et remplit une chambre annulaire autour du passage central.

  2. 2
    Effet Venturi

    L’air est accéléré à travers des buses orientées vers la sortie : il crée une forte dépression à l’entrée.

  3. 3
    Aspiration de la matière

    Poudres, granulés, copeaux ou petites pièces sont aspirés par le tuyau d’entrée.

  4. 4
    Transport et refoulement

    Le flux d’air entraîne la matière jusqu’au point de déchargement, sans obstruction possible.

Schéma de l’effet Venturi dans un convoyeur pneumatique 1 Air comprimé 2 Effet Venturi 3 Aspiration 4 Refoulement

Bien choisir son convoyeur Venturi VTRF

Le choix d’un convoyeur VTRF dépend avant tout de la taille des particules à transporter : le passage intérieur (ØA) doit être au moins trois fois supérieur à la plus grande dimension de la matière. Pour les poudres fines, un VTRF 2-3 ou 3-3 suffit ; pour les granulés, broyats et petites pièces, privilégiez un VTRF 7-6, 15-3 ou 15-6.

Le débit et la dépression diminuent avec la longueur et la hauteur du circuit. Pour un transport sur plusieurs mètres, choisissez un modèle offrant une marge de débit et utilisez un tuyau lisse, avec des coudes à grand rayon.

Vous hésitez ? Décrivez-nous votre application : nous vous conseillons gratuitement.
