Convoyeur pneumatique Venturi VTRF 7-6 – pompe à vide de transport −28 kPa, 1 825 NL/min
Lire la vidéo

Venturi VTRF · Réf. VTRF7-6

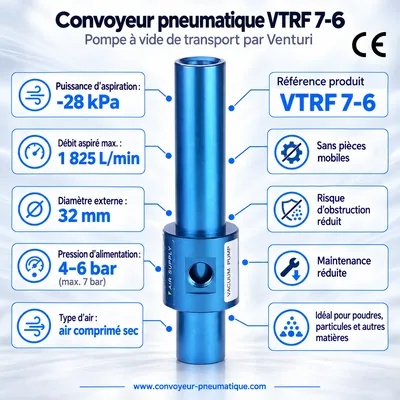

Convoyeur pneumatique Venturi VTRF 7-6 (−28 kPa)

Pompe à vide de transport à passage direct : aspire et convoie poudres, granulés et petites pièces par simple air comprimé, sans aucune pièce mobile.

  • Dépression max.−28 kPa
  • Débit d’aspiration max.1 825 NL/min
  • Passage intérieur (ØA)Ø 19 mm
Matière
255,00 € HT soit 306,00 € TTC (TVA 20 %)
Demander un devis
  • Fabriqué à la demande : expédition sous 1 à 2 semaines
  • Expédition suivie en France, en Europe et dans le monde
  • Paiement 100 % sécurisé : CB, Apple Pay, Google Pay, SEPA
  • Conseil technique gratuit pour choisir le bon modèle
Fiche technique gamme VTRF Document PDF · dimensions et performances

Vidéo

Le convoyeur pneumatique Venturi en action

Convoyeur pneumatique Venturi VTRF en fonctionnement
Convoyeur pneumatique Venturi VTRF en fonctionnement Démonstration d’un convoyeur pneumatique Venturi VTRF : aspiration et transport de matière par air comprimé, sans pièce mobile. Voir sur YouTube · MP4

Description du Convoyeur pneumatique Venturi VTRF 7-6

Le convoyeur pneumatique Venturi VTRF 7-6 génère une dépression maximale de −28 kPa et aspire jusqu’à 1 825 NL/min. Son passage intérieur de Ø 19 mm et son diamètre extérieur de Ø 32 mm permettent un raccordement direct sur vos tuyaux de transport.

Polyvalent, il convient au transfert de granulés plastiques, de grains et de copeaux d’usinage sur plusieurs mètres.

Sa conception à passage direct garantit un canal intérieur entièrement libre : la matière traverse le convoyeur sans rencontrer d’obstacle, ce qui supprime tout risque de bouchage. L’air comprimé est injecté par le raccord latéral (K) et accéléré vers la sortie ; le débit d’aspiration se règle simplement en faisant varier la pression d’alimentation entre 4 et 6 bar.

Le corps est proposé en aluminium anodisé, léger, robuste et résistant à la corrosion. Deux taraudages (J) permettent une fixation rapide sur votre machine.

Points forts de la gamme VTRF

  • Conception à passage direct : débit d’aspiration très élevé, aucune obstruction possible
  • Aucune pièce mobile, aucune usure mécanique, maintenance quasi nulle
  • Six diamètres de passage, jusqu’à Ø 38 mm
  • Débit réglable simplement par la pression d’alimentation (4 à 6 bar)
  • Taraudages de fixation intégrés pour un montage rapide
  • Corps en aluminium anodisé, léger et résistant à la corrosion

Caractéristiques techniques détaillées du VTRF 7-6

Dimensions, performances et poids de la gamme VTRF : la ligne encadrée en rouge correspond au VTRF 7-6.

Schéma coté du convoyeur Venturi VTRF Aspiration Sortie Air comprimé (K) 2-J EFGH ØBØAD ØC
Schéma de principe — les lettres renvoient au tableau des dimensions ci-dessous.

Performances : vide, débit et consommation d’air

Modèle Vide max.−kPa Débit aspiréNL/min Conso. air à 2,8 barNL/min Conso. air à 5,5 barNL/min Vitesse d’airm/s
VTRF 2-3 26 295 85 160 148
VTRF 3-3 16 425 95 170 100
VTRF 5-6 35 870 395 680 110
VTRF 7-6 28 1 825 790 1 365 99
VTRF 15-3 9 4 400 405 695 68
VTRF 15-6 9 5 610 790 1 365 82

Dimensions (mm) et raccordements

Modèle ØAmm ØBmm ØCmm Dmm Emm Fmm Gmm Hmm J K
VTRF 2-3 6,5 18,5 32 30 89 19 25 18 M4 G1/8
VTRF 3-3 9,5 18,5 32 30 89 19 25 18 M4 G1/8
VTRF 5-6 12,5 24 38 34 140 25,5 32 23 M4 G1/4
VTRF 7-6 19 32 50 45 190 38 50 35 M6 G3/8
VTRF 15-3 38 49,6 69 65 205 40 60 42 M6 G3/8
VTRF 15-6 38 49,6 69 65 205 40 60 42 M6 G3/8

Poids selon la matière (g)

Modèle Aluminiumg
VTRF 2-3 85
VTRF 3-3 69
VTRF 5-6 170
VTRF 7-6 388
VTRF 15-3 519
VTRF 15-6 659

Applications typiques

  • Transfert de matières en vrac entre trémies, bacs et machines
  • Convoyage de grains : blé, maïs, café, granulés alimentaires
  • Transfert de poudres : lessive, poudres plastiques, additifs
  • Aspiration des chutes de lisière lors des opérations de découpe
  • Évacuation des copeaux de perçage et d’usinage
  • Aspiration des poussières de meulage et de ponçage

Besoin d’un conseil ?

Pour vous recommander le modèle idéal, préparez les informations suivantes :

  • Le type de matière à convoyer
  • La taille des éléments en mm (L × l × h)
  • La densité de la matière
  • Le volume à transporter (litres par seconde)
  • Matière abrasive ou non, inflammable ou non
  • Transport à sec ou en milieu aquatique
  • La distance et la hauteur de transport (m)
  • Votre installation : tubes et air comprimé déjà en place ?
Demander un devis

Principe de fonctionnement

Comment fonctionne un convoyeur pneumatique Venturi ?

Un convoyeur Venturi transforme l’air comprimé en une puissante aspiration, sans moteur ni pièce mobile. Il suffit de le raccorder à votre réseau d’air et à un tuyau de transport.

  1. 1
    Injection d’air comprimé

    L’air entre par le raccord latéral et remplit une chambre annulaire autour du passage central.

  2. 2
    Effet Venturi

    L’air est accéléré à travers des buses orientées vers la sortie : il crée une forte dépression à l’entrée.

  3. 3
    Aspiration de la matière

    Poudres, granulés, copeaux ou petites pièces sont aspirés par le tuyau d’entrée.

  4. 4
    Transport et refoulement

    Le flux d’air entraîne la matière jusqu’au point de déchargement, sans obstruction possible.

Schéma de l’effet Venturi dans un convoyeur pneumatique 1 Air comprimé 2 Effet Venturi 3 Aspiration 4 Refoulement
