Pneumatischer Venturi-Förderer VTRF 7-6 – Transport-Vakuumpumpe −28 kPa, 1.825 NL/min
Video abspielen

Venturi VTRF · Art.-Nr. VTRF7-6

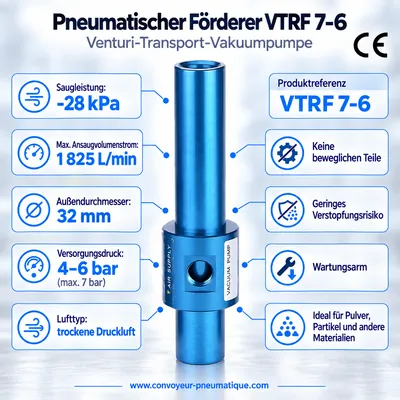

Pneumatischer Venturi-Förderer VTRF 7-6 (−28 kPa)

Transport-Vakuumpumpe mit freiem Durchgang: saugt und fördert Pulver, Granulate und Kleinteile allein mit Druckluft, ohne bewegliche Teile.

  • Max. Vakuum−28 kPa
  • Max. Saugleistung1.825 NL/min
  • Innendurchgang (ØA)Ø 19 mm
Werkstoff
255,00 € netto entspricht 306,00 € brutto (frz. MwSt. 20 %)
Angebot anfordern
  • Auf Bestellung gefertigt: Versand in 1 bis 2 Wochen
  • Versand mit Sendungsverfolgung nach Frankreich, Europa und weltweit
  • 100 % sichere Zahlung: Karte, Apple Pay, Google Pay, SEPA
  • Kostenlose technische Beratung bei der Modellwahl
Datenblatt Baureihe VTRF PDF-Dokument · Abmessungen und Leistungsdaten

Video

Der pneumatische Venturi-Förderer im Einsatz

Pneumatischer Venturi-Förderer VTRF im Betrieb
Pneumatischer Venturi-Förderer VTRF im Betrieb Vorführung eines pneumatischen Venturi-Förderers VTRF: Ansaugen und Fördern von Material mit Druckluft, ohne bewegliche Teile. Auf YouTube ansehen · MP4

Beschreibung: Pneumatischer Venturi-Förderer VTRF 7-6

Der pneumatische Venturi-Förderer VTRF 7-6 erzeugt ein maximales Vakuum von −28 kPa und saugt bis zu 1.825 NL/min an. Sein Innendurchgang von Ø 19 mm und sein Außendurchmesser von Ø 32 mm ermöglichen den direkten Anschluss an Ihre Förderschläuche.

Vielseitig einsetzbar für Kunststoffgranulat, Getreide und Späne über mehrere Meter.

Die Bauweise mit freiem Durchgang garantiert einen vollständig offenen Innenkanal: Das Material passiert den Förderer ohne Hindernis, jede Verstopfungsgefahr ist ausgeschlossen. Die Druckluft wird über den seitlichen Anschluss (K) eingeleitet und zum Auslass beschleunigt; der Saugvolumenstrom wird einfach über den Versorgungsdruck zwischen 4 und 6 bar eingestellt.

Das Gehäuse besteht aus leichtem, robustem und korrosionsbeständigem eloxiertem Aluminium. Zwei Gewindebohrungen (J) ermöglichen eine schnelle Befestigung.

Stärken der Baureihe VTRF

  • Freier Durchgang: sehr hoher Saugvolumenstrom, keine Verstopfung möglich
  • Keine beweglichen Teile, kein mechanischer Verschleiß, nahezu wartungsfrei
  • Sechs Durchgangsdurchmesser bis Ø 38 mm
  • Volumenstrom einfach über den Versorgungsdruck regelbar (4 bis 6 bar)
  • Integrierte Befestigungsgewinde für schnelle Montage
  • Gehäuse aus eloxiertem Aluminium, leicht und korrosionsbeständig

Ausführliche technische Daten des VTRF 7-6

Abmessungen, Leistung und Gewicht der Baureihe VTRF: Die rot umrahmte Zeile entspricht dem VTRF 7-6.

Maßzeichnung des Venturi-Förderers VTRF Ansaugung Auslass Druckluft (K) 2-J EFGH ØBØAD ØC
Prinzipskizze — die Buchstaben verweisen auf die Maßtabelle unten.

Leistung: Vakuum, Volumenstrom und Luftverbrauch

Modell Max. Vakuum−kPa SaugvolumenstromNL/min Luftverbr. bei 2,8 barNL/min Luftverbr. bei 5,5 barNL/min Luftgeschwindigkeitm/s
VTRF 2-3 26 295 85 160 148
VTRF 3-3 16 425 95 170 100
VTRF 5-6 35 870 395 680 110
VTRF 7-6 28 1.825 790 1.365 99
VTRF 15-3 9 4.400 405 695 68
VTRF 15-6 9 5.610 790 1.365 82

Abmessungen (mm) und Anschlüsse

Modell ØAmm ØBmm ØCmm Dmm Emm Fmm Gmm Hmm J K
VTRF 2-3 6,5 18,5 32 30 89 19 25 18 M4 G1/8
VTRF 3-3 9,5 18,5 32 30 89 19 25 18 M4 G1/8
VTRF 5-6 12,5 24 38 34 140 25,5 32 23 M4 G1/4
VTRF 7-6 19 32 50 45 190 38 50 35 M6 G3/8
VTRF 15-3 38 49,6 69 65 205 40 60 42 M6 G3/8
VTRF 15-6 38 49,6 69 65 205 40 60 42 M6 G3/8

Gewicht nach Werkstoff (g)

Modell Aluminiumg
VTRF 2-3 85
VTRF 3-3 69
VTRF 5-6 170
VTRF 7-6 388
VTRF 15-3 519
VTRF 15-6 659

Typische Anwendungen

  • Schüttguttransport zwischen Trichtern, Behältern und Maschinen
  • Fördern von Getreide: Weizen, Mais, Kaffee, Futterpellets
  • Pulvertransport: Waschmittel, Kunststoffpulver, Additive
  • Absaugen von Randstreifen beim Schneiden
  • Absaugen von Bohr- und Frässpänen
  • Absaugen von Schleif- und Schmirgelstaub

Beratung gewünscht?

Damit wir Ihnen das ideale Modell empfehlen können, halten Sie bitte folgende Angaben bereit:

  • Art des zu fördernden Materials
  • Größe der Teile in mm (L × B × H)
  • Dichte des Materials
  • Fördermenge (Liter pro Sekunde)
  • Abrasiv oder nicht, brennbar oder nicht
  • Trockenförderung oder in nasser Umgebung
  • Förderstrecke und -höhe (m)
  • Ihre Anlage: Rohre und Druckluft bereits vorhanden?
Angebot anfordern

Funktionsprinzip

Wie funktioniert ein pneumatischer Venturi-Förderer?

Ein Venturi-Förderer wandelt Druckluft in eine kräftige Saugwirkung um – ohne Motor und ohne bewegliche Teile. Einfach an das Druckluftnetz und einen Förderschlauch anschließen.

  1. 1
    Einleitung der Druckluft

    Die Luft strömt über den seitlichen Anschluss in eine Ringkammer um den zentralen Durchgang.

  2. 2
    Venturi-Effekt

    Die Luft wird durch zum Auslass gerichtete Düsen beschleunigt und erzeugt am Einlass einen starken Unterdruck.

  3. 3
    Ansaugen des Materials

    Pulver, Granulate, Späne oder Kleinteile werden über den Einlassschlauch angesaugt.

  4. 4
    Fördern und Ausblasen

    Der Luftstrom transportiert das Material zur Abgabestelle – ohne Verstopfungsgefahr.

Schema des Venturi-Effekts in einem pneumatischen Förderer 1 Druckluft 2 Venturi-Effekt 3 Ansaugung 4 Auslass
