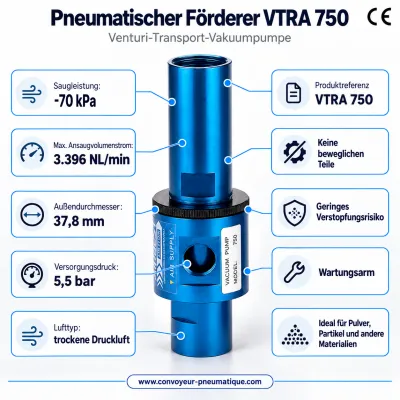

Regelbarer pneumatischer Venturi-Förderer VTRA 750 (−70 kPa)

Transport-Vakuumpumpe mit hohem Vakuum und per Ring regelbarem Volumenstrom: saugt und fördert Pulver, Granulate und Kleinteile allein mit Druckluft.

  • Max. Vakuum−70 kPa
  • Max. Saugleistung3.390 NL/min
  • Innendurchgang (ØA)Ø 19 mm
Werkstoff
375,00 € netto entspricht 450,00 € brutto (frz. MwSt. 20 %)
Angebot anfordern
  • Lieferung innerhalb von 2 Wochen in ganz Europa
  • Versand mit Sendungsverfolgung in ganz Europa und weltweit
  • 100 % sichere Zahlung: Karte, Apple Pay, Google Pay, PayPal oder Überweisung
  • Kostenlose technische Beratung bei der Modellwahl
Datenblatt Baureihe VTRA PDF-Dokument · Abmessungen und Leistungsdaten Betriebs- und Sicherheitsanleitung PDF-Dokument · Installation, Sicherheit, Wartung

Video

Der pneumatische Venturi-Förderer im Einsatz

Pneumatischer Venturi-Förderer VTRF im Betrieb
Pneumatischer Venturi-Förderer VTRF im Betrieb Vorführung eines pneumatischen Venturi-Förderers VTRF: Ansaugen und Fördern von Material mit Druckluft, ohne bewegliche Teile. Auf YouTube ansehen · MP4

Beschreibung: Pneumatischer Venturi-Förderer VTRA 750

Der pneumatische Venturi-Förderer VTRA 750 erreicht ein Vakuum von −70 kPa und saugt bis zu 3.390 NL/min an (bei −17 kPa). Sein Innendurchgang von Ø 19 mm und sein Außendurchmesser von Ø 38 mm machen ihn ideal für dichte Materialien und lange Strecken.

Das leistungsstärkste Modell der Baureihe VTRA: 3.390 NL/min und 19 mm Durchgang für intensive industrielle Anwendungen.

Die an G2 angeschlossene Druckluft wird durch eine Ringdüse beschleunigt: Sie erzeugt am Sauganschluss (G1) einen starken Unterdruck und befördert das Material zum Auslass (G3). Der Drehring verändert den Luftspalt und ermöglicht die Einstellung des Saugvolumenstroms per Hand, ohne Werkzeug.

Das Gehäuse besteht aus leichtem, korrosionsbeständigem eloxiertem Aluminium. Alle Anschlüsse haben Innengewinde (zylindrisches G-Gewinde) für die direkte Montage an Ihren Leitungen.

Stärken der Baureihe VTRA

  • Hohes Vakuum bis −84 kPa für dichte Materialien
  • Volumenstrom per Hand über den Drehring einstellbar
  • Freier Durchgang: kontinuierliches Fördern ohne Verstopfung
  • Innengewinde-Anschlüsse (G1/8 bis G1) für einfache Installation
  • Keine beweglichen Teile, keine besondere Wartung
  • Gehäuse aus eloxiertem Aluminium, leicht und korrosionsbeständig

Ausführliche technische Daten des VTRA 750

Abmessungen, Leistung und Gewicht der Baureihe VTRA: Die rot umrahmte Zeile entspricht dem VTRA 750.

Maßzeichnung des Venturi-Förderers VTRA Ansaugung (G1) Auslass (G3) Druckluft (G2) Einstellring EFDH ØAØBØC
Prinzipskizze — die Buchstaben verweisen auf die Maßtabelle unten.

Abmessungen (mm) und Anschlüsse

Modell ØAmm ØBmm ØCmm Dmm Emm Fmm Hmm G1 G2 G3
VTRA 250 6,5 19 32 94–105 22 32 5 G1/4 G1/8 G1/4
VTRA 375 9,5 25 45 155–165 38 45 5 G3/8 G3/8 G1/2
VTRA 500 13 32 51 155–160 38 51 5 G1/2 G3/8 G3/4
VTRA 750 19 38 58 175–189 38 51 5 G3/4 G1/2 G1

Luftverbrauch (NL/min) je Vakuumniveau, bei 5,5 bar

Modell −17 kPaNL/min −34 kPaNL/min −50 kPaNL/min −68 kPaNL/min −84 kPaNL/min
VTRA 250 112 169 233 276 342
VTRA 375 176 327 485 595 825
VTRA 500 340 625 795 940 —
VTRA 750 650 875 1.250 1.790 —

Saugvolumenstrom (NL/min) je Vakuumniveau

Modell −17 kPaNL/min −34 kPaNL/min −50 kPaNL/min −68 kPaNL/min −84 kPaNL/min
VTRA 250 280 240 200 162 125
VTRA 375 846 735 620 520 395
VTRA 500 1.695 1.325 1.130 990 —
VTRA 750 3.390 2.460 1.970 1.440 —

Gewicht nach Werkstoff (g)

Modell Aluminiumg
VTRA 250 100
VTRA 375 286
VTRA 500 401
VTRA 750 540

Typische Anwendungen

  • Entleeren von Vibrationsförderern und Trichtern
  • Befüllen von Trichtern mit Kunststoff-Mahlgut
  • Transport von Ventilen und Kleinteilen beim Schleifen
  • Absaugen von Bohrspänen
  • Transport von Waschpulver und ätzenden Chemikalien
  • Fördern von Erdnussschalen und leichten Materialien
  • Absaugen von Randstreifen und Sammeln von Hülsen

Beratung gewünscht?

Damit wir Ihnen das ideale Modell empfehlen können, halten Sie bitte folgende Angaben bereit:

  • Art des zu fördernden Materials
  • Größe der Teile in mm (L × B × H)
  • Dichte des Materials
  • Fördermenge (Liter pro Sekunde)
  • Abrasiv oder nicht, brennbar oder nicht
  • Trockenförderung oder in nasser Umgebung
  • Förderstrecke und -höhe (m)
  • Ihre Anlage: Rohre und Druckluft bereits vorhanden?
Angebot anfordern

Funktionsprinzip

Wie funktioniert ein pneumatischer Venturi-Förderer?

Ein Venturi-Förderer wandelt Druckluft in eine kräftige Saugwirkung um – ohne Motor und ohne bewegliche Teile. Einfach an das Druckluftnetz und einen Förderschlauch anschließen.

  1. 1
    Einleitung der Druckluft

    Die Luft strömt über den seitlichen Anschluss in eine Ringkammer um den zentralen Durchgang.

  2. 2
    Venturi-Effekt

    Die Luft wird durch zum Auslass gerichtete Düsen beschleunigt und erzeugt am Einlass einen starken Unterdruck.

  3. 3
    Ansaugen des Materials

    Pulver, Granulate, Späne oder Kleinteile werden über den Einlassschlauch angesaugt.

  4. 4
    Fördern und Ausblasen

    Der Luftstrom transportiert das Material zur Abgabestelle – ohne Verstopfungsgefahr.

Schema des Venturi-Effekts in einem pneumatischen Förderer 1 Druckluft 2 Venturi-Effekt 3 Ansaugung 4 Auslass

FAQ

Häufige Fragen zum VTRA 750

Welche Materialgröße kann der VTRA 750 fördern?

Der VTRA 750 hat einen Innendurchgang von Ø 19 mm. Für eine Förderung ohne Verstopfung sollte die größte Partikelabmessung höchstens etwa ein Drittel dieses Durchmessers betragen, also etwa 6 mm. Für größere Stücke wählen Sie ein Modell mit größerem Durchgang.

Wie viel Druckluft verbraucht der VTRA 750?

Bei 5,5 bar verbraucht der VTRA 750 je nach Stellung des Einstellrings zwischen 650 NL/min (bei −17 kPa) und 1.790 NL/min (bei −68 kPa). Die Druckluft muss trocken und gefiltert sein.

Wie stelle ich den VTRA 750 ein?

Mit dem Drehring, von Hand und ohne Werkzeug: Sie bevorzugen entweder den Förderstrom, bis zu 3.390 NL/min bei −17 kPa, oder das Vakuum, bis zu −70 kPa; bei −68 kPa saugt er noch 1.440 NL/min an. Versorgungsdruck: 5,5 bar (max. 7 bar).

Welche Anschlüsse hat der VTRA 750?

Alle Anschlüsse sind Innengewinde (zylindrisches Rohrgewinde G): Saugseite G3/4, Druckluft G1/2 und Auslass G1. Der Innendurchgang beträgt Ø 19 mm.

Alle häufigen Fragen

Ein pneumatisches Förderprojekt?

Beschreiben Sie Material und Anlage: kostenlose Beratung innerhalb von 24 Stunden.
