Venturi VTRA · Ref. VTRA750

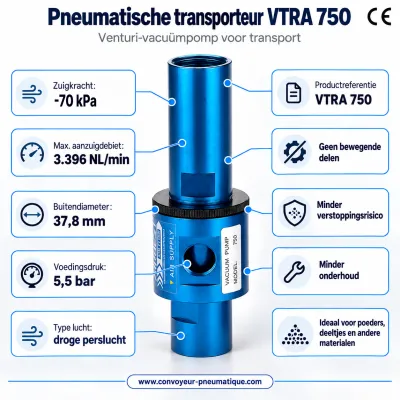

Instelbare pneumatische Venturi-transporteur VTRA 750 (−70 kPa)

Transportvacuümpomp met hoog vacuüm en debiet instelbaar met draairing: zuigt en transporteert poeders, granulaten en kleine onderdelen met alleen perslucht.

  • Max. vacuüm−70 kPa
  • Max. zuigdebiet3.390 NL/min
  • Inwendige doorlaat (ØA)Ø 19 mm
Materiaal
€ 375,00 excl. btw oftewel € 450,00 incl. btw (FR btw 20%)
Offerte aanvragen
  • Levering binnen 2 weken in heel Europa
  • Verzending met track & trace naar heel Europa en wereldwijd
  • 100 % veilig betalen: kaart, Apple Pay, Google Pay, iDEAL, PayPal of overschrijving
  • Gratis technisch advies bij de keuze van het model
Technische fiche reeks VTRA PDF-document · afmetingen en prestaties Gebruiksaanwijzing en veiligheidsvoorschriften PDF-document · installatie, veiligheid, onderhoud

Video

De pneumatische Venturi-transporteur in actie

Pneumatische Venturi-transporteur VTRF in werking
Pneumatische Venturi-transporteur VTRF in werking Demonstratie van een pneumatische Venturi-transporteur VTRF: aanzuigen en transporteren van materiaal met perslucht, zonder bewegende delen. Bekijk op YouTube · MP4

Beschrijving: Pneumatische Venturi-transporteur VTRA 750

De pneumatische Venturi-transporteur VTRA 750 bereikt een vacuüm van −70 kPa en zuigt tot 3.390 NL/min aan (bij −17 kPa). Dankzij de inwendige doorlaat van Ø 19 mm en de buitendiameter van Ø 38 mm is hij geschikt voor dichte materialen en lange afstanden.

Het krachtigste model van de reeks VTRA: 3.390 NL/min en een doorlaat van 19 mm voor intensieve industriële toepassingen.

De perslucht, aangesloten op poort G2, wordt versneld door een ringvormige sproeier: zo ontstaat een sterk vacuüm op de zuigpoort (G1) en wordt het materiaal naar de uitlaat (G3) gestuwd. De draairing wijzigt de luchtspleet en laat u het zuigdebiet met de hand instellen, zonder gereedschap.

Het huis is gemaakt van licht, corrosiebestendig geanodiseerd aluminium. Alle aansluitingen hebben binnendraad (cilindrische G-draad) voor directe montage op uw leidingen.

Sterke punten van de reeks VTRA

  • Hoog vacuüm tot −84 kPa voor dichte materialen
  • Debiet met de hand instelbaar met de draairing
  • Vrije doorlaat: continu transport zonder verstopping
  • Binnendraad-aansluitingen (G1/8 tot G1) voor eenvoudige installatie
  • Geen bewegende delen, geen bijzonder onderhoud
  • Huis in geanodiseerd aluminium, licht en corrosiebestendig

Gedetailleerde technische kenmerken van de VTRA 750

Afmetingen, prestaties en gewicht van de reeks VTRA: de rood omkaderde rij is de VTRA 750.

Maattekening van de Venturi-transporteur VTRA Aanzuiging (G1) Uitlaat (G3) Perslucht (G2) Stelring EFDH ØAØBØC
Principeschets — de letters verwijzen naar de maattabel hieronder.

Afmetingen (mm) en aansluitingen

Model ØAmm ØBmm ØCmm Dmm Emm Fmm Hmm G1 G2 G3
VTRA 250 6,5 19 32 94–105 22 32 5 G1/4 G1/8 G1/4
VTRA 375 9,5 25 45 155–165 38 45 5 G3/8 G3/8 G1/2
VTRA 500 13 32 51 155–160 38 51 5 G1/2 G3/8 G3/4
VTRA 750 19 38 58 175–189 38 51 5 G3/4 G1/2 G1

Luchtverbruik (NL/min) per vacuümniveau, bij 5,5 bar

Model −17 kPaNL/min −34 kPaNL/min −50 kPaNL/min −68 kPaNL/min −84 kPaNL/min
VTRA 250 112 169 233 276 342
VTRA 375 176 327 485 595 825
VTRA 500 340 625 795 940 —
VTRA 750 650 875 1.250 1.790 —

Zuigdebiet (NL/min) per vacuümniveau

Model −17 kPaNL/min −34 kPaNL/min −50 kPaNL/min −68 kPaNL/min −84 kPaNL/min
VTRA 250 280 240 200 162 125
VTRA 375 846 735 620 520 395
VTRA 500 1.695 1.325 1.130 990 —
VTRA 750 3.390 2.460 1.970 1.440 —

Gewicht per materiaal (g)

Model Aluminiumg
VTRA 250 100
VTRA 375 286
VTRA 500 401
VTRA 750 540

Typische toepassingen

  • Leegmaken van trilbakken en trechters
  • Vullen van trechters met kunststofmaalgoed
  • Transport van kleppen en kleine onderdelen bij het slijpen
  • Afvoeren van boorspanen
  • Transport van waspoeder en bijtende chemicaliën
  • Transport van pindadoppen en lichte materialen
  • Afzuigen van snijranden en verzamelen van hulzen

Advies nodig?

Om u het ideale model te adviseren, houdt u de volgende gegevens bij de hand:

  • Het soort te transporteren materiaal
  • De afmetingen in mm (L × B × H)
  • De dichtheid van het materiaal
  • Het te transporteren volume (liter per seconde)
  • Schurend of niet, ontvlambaar of niet
  • Droog transport of in een natte omgeving
  • De transportafstand en -hoogte (m)
  • Uw installatie: buizen en perslucht al aanwezig?
Offerte aanvragen

Werkingsprincipe

Hoe werkt een pneumatische Venturi-transporteur?

Een Venturi-transporteur zet perslucht om in een krachtige zuigwerking, zonder motor en zonder bewegende delen. Sluit hem gewoon aan op uw persluchtnet en een transportslang.

  1. 1
    Inblazen van perslucht

    De lucht komt binnen via de zijaansluiting en vult een ringkamer rond de centrale doorlaat.

  2. 2
    Venturi-effect

    De lucht wordt versneld door naar de uitlaat gerichte sproeiers en creëert een sterke onderdruk aan de inlaat.

  3. 3
    Aanzuigen van het materiaal

    Poeders, granulaten, spanen of kleine onderdelen worden via de inlaatslang aangezogen.

  4. 4
    Transport en afvoer

    De luchtstroom voert het materiaal naar het losstation, zonder kans op verstopping.

Schema van het Venturi-effect in een pneumatische transporteur 1 Perslucht 2 Venturi-effect 3 Aanzuiging 4 Afvoer

FAQ

Veelgestelde vragen over de VTRA 750

Welke materiaalgrootte kan de VTRA 750 transporteren?

De VTRA 750 heeft een inwendige doorlaat van Ø 19 mm. Voor transport zonder verstopping mag de grootste afmeting van de deeltjes niet meer zijn dan ongeveer een derde van deze diameter, dus ongeveer 6 mm. Kies voor grotere stukken een model met een grotere doorlaat.

Hoeveel perslucht verbruikt de VTRA 750?

Bij 5,5 bar verbruikt de VTRA 750 van 650 NL/min (bij −17 kPa) tot 1.790 NL/min (bij −68 kPa), afhankelijk van de stand van de ring. De perslucht moet droog en gefilterd zijn.

Hoe stel ik de VTRA 750 in?

Met de draairing, met de hand en zonder gereedschap: u kiest voor debiet, tot 3.390 NL/min bij −17 kPa, of voor vacuüm, tot −70 kPa; bij −68 kPa zuigt hij nog 1.440 NL/min aan. Voedingsdruk: 5,5 bar (max. 7 bar).

Welke aansluitingen heeft de VTRA 750?

Alle aansluitingen hebben binnendraad (cilindrische pijpdraad G): aanzuiging G3/4, perslucht G1/2 en uitlaat G1. De inwendige doorlaat is Ø 19 mm.

Alle veelgestelde vragen

Een pneumatisch transportproject?

Beschrijf uw materiaal en installatie: gratis advies binnen 24 uur.
