Pneumatische Venturi-transporteur VTRF 2-3 – transportvacuümpomp −26 kPa, 295 NL/min
Video afspelen

Venturi VTRF · Ref. VTRF2-3

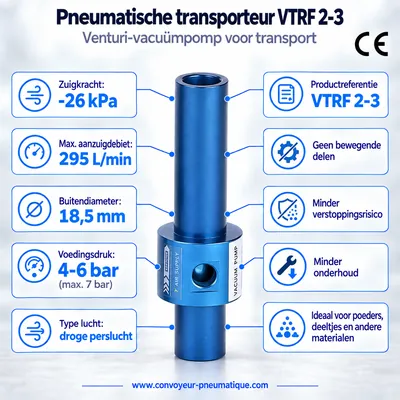

Pneumatische Venturi-transporteur VTRF 2-3 (−26 kPa)

Transportvacuümpomp met vrije doorlaat: zuigt en transporteert poeders, granulaten en kleine onderdelen met alleen perslucht, zonder bewegende delen.

  • Max. vacuüm−26 kPa
  • Max. zuigdebiet295 NL/min
  • Inwendige doorlaat (ØA)Ø 6,5 mm
Materiaal
€ 165,00 excl. btw oftewel € 198,00 incl. btw (FR btw 20%)
Offerte aanvragen
  • Op bestelling gemaakt: verzending binnen 1 à 2 weken
  • Verzending met track & trace naar Frankrijk, Europa en wereldwijd
  • 100 % veilig betalen: kaart, Apple Pay, Google Pay, iDEAL, SEPA
  • Gratis technisch advies bij de keuze van het model
Technische fiche reeks VTRF PDF-document · afmetingen en prestaties

Video

De pneumatische Venturi-transporteur in actie

Pneumatische Venturi-transporteur VTRF in werking
Pneumatische Venturi-transporteur VTRF in werking Demonstratie van een pneumatische Venturi-transporteur VTRF: aanzuigen en transporteren van materiaal met perslucht, zonder bewegende delen. Bekijk op YouTube · MP4

Beschrijving: Pneumatische Venturi-transporteur VTRF 2-3

De pneumatische Venturi-transporteur VTRF 2-3 creëert een maximaal vacuüm van −26 kPa en zuigt tot 295 NL/min aan. Dankzij de inwendige doorlaat van Ø 6,5 mm en de buitendiameter van Ø 18,5 mm sluit u hem direct aan op uw transportslangen.

Het compactste model van de reeks VTRF, ideaal voor fijne poeders en microgranulaten bij een laag debiet, bijvoorbeeld om een kleine trechter of doseerstation te voeden.

Dankzij de vrije doorlaat is het inwendige kanaal volledig open: het materiaal passeert de transporteur zonder obstakels, waardoor elk risico op verstopping verdwijnt. De perslucht wordt via de zijaansluiting (K) ingeblazen en naar de uitlaat versneld; het zuigdebiet stelt u eenvoudig in door de voedingsdruk tussen 4 en 6 bar te variëren.

Het huis is gemaakt van licht, robuust en corrosiebestendig geanodiseerd aluminium. Twee draadgaten (J) zorgen voor een snelle bevestiging.

Sterke punten van de reeks VTRF

  • Vrije doorlaat: zeer hoog zuigdebiet, verstopping onmogelijk
  • Geen bewegende delen, geen mechanische slijtage, vrijwel onderhoudsvrij
  • Zes doorlaatdiameters, tot Ø 38 mm
  • Debiet eenvoudig regelbaar met de voedingsdruk (4 tot 6 bar)
  • Geïntegreerde bevestigingsdraad voor snelle montage
  • Huis in geanodiseerd aluminium, licht en corrosiebestendig

Gedetailleerde technische kenmerken van de VTRF 2-3

Afmetingen, prestaties en gewicht van de reeks VTRF: de rood omkaderde rij is de VTRF 2-3.

Maattekening van de Venturi-transporteur VTRF Aanzuiging Uitlaat Perslucht (K) 2-J EFGH ØBØAD ØC
Principeschets — de letters verwijzen naar de maattabel hieronder.

Prestaties: vacuüm, debiet en luchtverbruik

Model Max. vacuüm−kPa ZuigdebietNL/min Luchtverbruik bij 2,8 barNL/min Luchtverbruik bij 5,5 barNL/min Luchtsnelheidm/s
VTRF 2-3 26 295 85 160 148
VTRF 3-3 16 425 95 170 100
VTRF 5-6 35 870 395 680 110
VTRF 7-6 28 1.825 790 1.365 99
VTRF 15-3 9 4.400 405 695 68
VTRF 15-6 9 5.610 790 1.365 82

Afmetingen (mm) en aansluitingen

Model ØAmm ØBmm ØCmm Dmm Emm Fmm Gmm Hmm J K
VTRF 2-3 6,5 18,5 32 30 89 19 25 18 M4 G1/8
VTRF 3-3 9,5 18,5 32 30 89 19 25 18 M4 G1/8
VTRF 5-6 12,5 24 38 34 140 25,5 32 23 M4 G1/4
VTRF 7-6 19 32 50 45 190 38 50 35 M6 G3/8
VTRF 15-3 38 49,6 69 65 205 40 60 42 M6 G3/8
VTRF 15-6 38 49,6 69 65 205 40 60 42 M6 G3/8

Gewicht per materiaal (g)

Model Aluminiumg
VTRF 2-3 85
VTRF 3-3 69
VTRF 5-6 170
VTRF 7-6 388
VTRF 15-3 519
VTRF 15-6 659

Typische toepassingen

  • Transport van bulkmateriaal tussen trechters, bakken en machines
  • Transport van granen: tarwe, maïs, koffie, voederpellets
  • Transport van poeders: wasmiddel, kunststofpoeder, additieven
  • Afzuigen van snijranden bij snijbewerkingen
  • Afvoeren van boor- en freesspanen
  • Afzuigen van slijp- en schuurstof

Advies nodig?

Om u het ideale model te adviseren, houdt u de volgende gegevens bij de hand:

  • Het soort te transporteren materiaal
  • De afmetingen in mm (L × B × H)
  • De dichtheid van het materiaal
  • Het te transporteren volume (liter per seconde)
  • Schurend of niet, ontvlambaar of niet
  • Droog transport of in een natte omgeving
  • De transportafstand en -hoogte (m)
  • Uw installatie: buizen en perslucht al aanwezig?
Offerte aanvragen

Werkingsprincipe

Hoe werkt een pneumatische Venturi-transporteur?

Een Venturi-transporteur zet perslucht om in een krachtige zuigwerking, zonder motor en zonder bewegende delen. Sluit hem gewoon aan op uw persluchtnet en een transportslang.

  1. 1
    Inblazen van perslucht

    De lucht komt binnen via de zijaansluiting en vult een ringkamer rond de centrale doorlaat.

  2. 2
    Venturi-effect

    De lucht wordt versneld door naar de uitlaat gerichte sproeiers en creëert een sterke onderdruk aan de inlaat.

  3. 3
    Aanzuigen van het materiaal

    Poeders, granulaten, spanen of kleine onderdelen worden via de inlaatslang aangezogen.

  4. 4
    Transport en afvoer

    De luchtstroom voert het materiaal naar het losstation, zonder kans op verstopping.

Schema van het Venturi-effect in een pneumatische transporteur 1 Perslucht 2 Venturi-effect 3 Aanzuiging 4 Afvoer
