Pneumatische Venturi-transporteur VTRF 3-3 – transportvacuümpomp −16 kPa, 425 NL/min
Video afspelen

Venturi VTRF · Ref. VTRF3-3

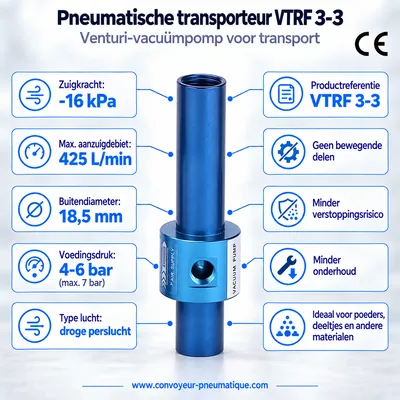

Pneumatische Venturi-transporteur VTRF 3-3 (−16 kPa)

Transportvacuümpomp met vrije doorlaat: zuigt en transporteert poeders, granulaten en kleine onderdelen met alleen perslucht, zonder bewegende delen.

  • Max. vacuüm−16 kPa
  • Max. zuigdebiet425 NL/min
  • Inwendige doorlaat (ØA)Ø 9,5 mm
Materiaal
€ 195,00 excl. btw oftewel € 234,00 incl. btw (FR btw 20%)
Offerte aanvragen
  • Op bestelling gemaakt: verzending binnen 1 à 2 weken
  • Verzending met track & trace naar Frankrijk, Europa en wereldwijd
  • 100 % veilig betalen: kaart, Apple Pay, Google Pay, iDEAL, SEPA
  • Gratis technisch advies bij de keuze van het model
Technische fiche reeks VTRF PDF-document · afmetingen en prestaties

Video

De pneumatische Venturi-transporteur in actie

Pneumatische Venturi-transporteur VTRF in werking
Pneumatische Venturi-transporteur VTRF in werking Demonstratie van een pneumatische Venturi-transporteur VTRF: aanzuigen en transporteren van materiaal met perslucht, zonder bewegende delen. Bekijk op YouTube · MP4

Beschrijving: Pneumatische Venturi-transporteur VTRF 3-3

De pneumatische Venturi-transporteur VTRF 3-3 creëert een maximaal vacuüm van −16 kPa en zuigt tot 425 NL/min aan. Dankzij de inwendige doorlaat van Ø 9,5 mm en de buitendiameter van Ø 18,5 mm sluit u hem direct aan op uw transportslangen.

Met een doorlaat van 9,5 mm in dezelfde afmetingen als de VTRF 2-3 legt hij de nadruk op debiet voor lichte granulaten en kleine onderdelen.

Dankzij de vrije doorlaat is het inwendige kanaal volledig open: het materiaal passeert de transporteur zonder obstakels, waardoor elk risico op verstopping verdwijnt. De perslucht wordt via de zijaansluiting (K) ingeblazen en naar de uitlaat versneld; het zuigdebiet stelt u eenvoudig in door de voedingsdruk tussen 4 en 6 bar te variëren.

Het huis is gemaakt van licht, robuust en corrosiebestendig geanodiseerd aluminium. Twee draadgaten (J) zorgen voor een snelle bevestiging.

Sterke punten van de reeks VTRF

  • Vrije doorlaat: zeer hoog zuigdebiet, verstopping onmogelijk
  • Geen bewegende delen, geen mechanische slijtage, vrijwel onderhoudsvrij
  • Zes doorlaatdiameters, tot Ø 38 mm
  • Debiet eenvoudig regelbaar met de voedingsdruk (4 tot 6 bar)
  • Geïntegreerde bevestigingsdraad voor snelle montage
  • Huis in geanodiseerd aluminium, licht en corrosiebestendig

Gedetailleerde technische kenmerken van de VTRF 3-3

Afmetingen, prestaties en gewicht van de reeks VTRF: de rood omkaderde rij is de VTRF 3-3.

Maattekening van de Venturi-transporteur VTRF Aanzuiging Uitlaat Perslucht (K) 2-J EFGH ØBØAD ØC
Principeschets — de letters verwijzen naar de maattabel hieronder.

Prestaties: vacuüm, debiet en luchtverbruik

Model Max. vacuüm−kPa ZuigdebietNL/min Luchtverbruik bij 2,8 barNL/min Luchtverbruik bij 5,5 barNL/min Luchtsnelheidm/s
VTRF 2-3 26 295 85 160 148
VTRF 3-3 16 425 95 170 100
VTRF 5-6 35 870 395 680 110
VTRF 7-6 28 1.825 790 1.365 99
VTRF 15-3 9 4.400 405 695 68
VTRF 15-6 9 5.610 790 1.365 82

Afmetingen (mm) en aansluitingen

Model ØAmm ØBmm ØCmm Dmm Emm Fmm Gmm Hmm J K
VTRF 2-3 6,5 18,5 32 30 89 19 25 18 M4 G1/8
VTRF 3-3 9,5 18,5 32 30 89 19 25 18 M4 G1/8
VTRF 5-6 12,5 24 38 34 140 25,5 32 23 M4 G1/4
VTRF 7-6 19 32 50 45 190 38 50 35 M6 G3/8
VTRF 15-3 38 49,6 69 65 205 40 60 42 M6 G3/8
VTRF 15-6 38 49,6 69 65 205 40 60 42 M6 G3/8

Gewicht per materiaal (g)

Model Aluminiumg
VTRF 2-3 85
VTRF 3-3 69
VTRF 5-6 170
VTRF 7-6 388
VTRF 15-3 519
VTRF 15-6 659

Typische toepassingen

  • Transport van bulkmateriaal tussen trechters, bakken en machines
  • Transport van granen: tarwe, maïs, koffie, voederpellets
  • Transport van poeders: wasmiddel, kunststofpoeder, additieven
  • Afzuigen van snijranden bij snijbewerkingen
  • Afvoeren van boor- en freesspanen
  • Afzuigen van slijp- en schuurstof

Advies nodig?

Om u het ideale model te adviseren, houdt u de volgende gegevens bij de hand:

  • Het soort te transporteren materiaal
  • De afmetingen in mm (L × B × H)
  • De dichtheid van het materiaal
  • Het te transporteren volume (liter per seconde)
  • Schurend of niet, ontvlambaar of niet
  • Droog transport of in een natte omgeving
  • De transportafstand en -hoogte (m)
  • Uw installatie: buizen en perslucht al aanwezig?
Offerte aanvragen

Werkingsprincipe

Hoe werkt een pneumatische Venturi-transporteur?

Een Venturi-transporteur zet perslucht om in een krachtige zuigwerking, zonder motor en zonder bewegende delen. Sluit hem gewoon aan op uw persluchtnet en een transportslang.

  1. 1
    Inblazen van perslucht

    De lucht komt binnen via de zijaansluiting en vult een ringkamer rond de centrale doorlaat.

  2. 2
    Venturi-effect

    De lucht wordt versneld door naar de uitlaat gerichte sproeiers en creëert een sterke onderdruk aan de inlaat.

  3. 3
    Aanzuigen van het materiaal

    Poeders, granulaten, spanen of kleine onderdelen worden via de inlaatslang aangezogen.

  4. 4
    Transport en afvoer

    De luchtstroom voert het materiaal naar het losstation, zonder kans op verstopping.

Schema van het Venturi-effect in een pneumatische transporteur 1 Perslucht 2 Venturi-effect 3 Aanzuiging 4 Afvoer
