Ver el producto VTRF 15-6Venturi VTRF · Ref. VTRF3-3
Bomba de vacío de transporte de paso directo: aspira y transporta polvos, granulados y piezas pequeñas solo con aire comprimido, sin piezas móviles.
Producto añadido al carrito
Vídeo

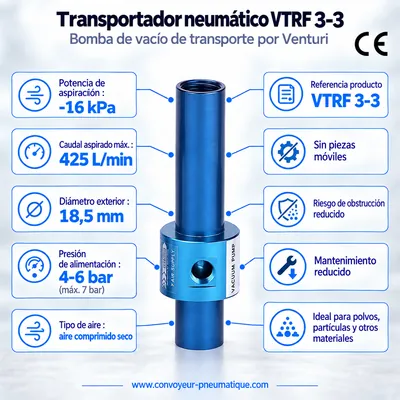

El transportador neumático Venturi VTRF 3-3 genera un vacío máximo de −16 kPa y aspira hasta 425 NL/min. Su paso interior de Ø 9,5 mm y su diámetro exterior de Ø 18,5 mm permiten conectarlo directamente a sus tubos de transporte.
Con un paso de 9,5 mm en el mismo tamaño que el VTRF 2-3, prioriza el caudal para granulados ligeros y piezas pequeñas.
Su diseño de paso directo garantiza un canal interior totalmente libre: el material atraviesa el transportador sin obstáculos, lo que elimina cualquier riesgo de obstrucción. El aire comprimido se inyecta por la conexión lateral (K) y se acelera hacia la salida; el caudal de aspiración se ajusta simplemente variando la presión de alimentación entre 4 y 6 bar.
El cuerpo es de aluminio anodizado, ligero, robusto y resistente a la corrosión. Dos roscas (J) permiten una fijación rápida en su máquina.
Dimensiones, prestaciones y peso de la gama VTRF: la fila enmarcada en rojo corresponde al VTRF 3-3.
| Modelo | ØAmm | ØBmm | ØCmm | Dmm | Emm | Fmm | Gmm | Hmm | Imm | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VTRF 2-3 | 6,5 | 18,5 | 32 | 28 | 89 | 19 | 25 | 18 | 19,5 | M4×0.7 | G1/8 |
| VTRF 3-3 | 9,5 | 18,5 | 32 | 28 | 89 | 19 | 25 | 18 | 19,5 | M4×0.7 | G1/8 |
| VTRF 5-6 | 12,5 | 24 | 38 | 34 | 140 | 25 | 32 | 23 | 25 | M4×0.7 | G1/4 |
| VTRF 7-6 | 19 | 31 | 50 | 45 | 190 | 38 | 50 | 35 | 33 | M4×0.7 | G3/8 |
| VTRF 15-3 | 25 | 38 | 59 | 55 | 198 | 40 | 56 | 40 | 38 | M4×0.7 | G3/8 |
| VTRF 15-6 | 38 | 49,6 | 69 | 65 | 205 | 40 | 60 | 42 | 49,6 | M4×0.7 | G3/8 |
Para recomendarle el modelo ideal, prepare la siguiente información:
Principio de funcionamiento
Un transportador Venturi transforma el aire comprimido en una potente aspiración, sin motor ni piezas móviles. Basta con conectarlo a la red de aire y a un tubo de transporte.
El aire entra por la conexión lateral y llena una cámara anular alrededor del paso central.
El aire se acelera a través de toberas orientadas hacia la salida y crea un fuerte vacío en la entrada.
Polvos, granulados, virutas o piezas pequeñas son aspirados por el tubo de entrada.
El flujo de aire arrastra el material hasta el punto de descarga, sin posibilidad de atasco.
FAQ
El VTRF 3-3 tiene un paso interior de Ø 9,5 mm. Para transportar sin atascos, la dimensión mayor de las partículas no debe superar aproximadamente un tercio de este diámetro, es decir, unos 3 mm. Para piezas más grandes, elija un modelo con mayor paso.
El VTRF 3-3 consume 95 NL/min a 2,8 bar y 170 NL/min a 5,5 bar. El aire comprimido, seco y filtrado, se conecta a la rosca G1/8.
Con la presión de alimentación, entre 4 y 6 bar (7 bar como máximo): cuanto mayor es la presión, más fuerte es la aspiración. El VTRF 3-3 aspira hasta 425 NL/min y alcanza un vacío máximo de −16 kPa.
El VTRF 3-3 se conecta por encaje: su diámetro exterior es de Ø 18,5 mm. Utilice una manguera flexible de diámetro interior equivalente, sujeta con una abrazadera. Una manguera lisa y codos de radio amplio limitan las pérdidas de caudal.
