Convogliatore pneumatico Venturi VTRF 3-3 – pompa per vuoto di trasporto −16 kPa, 425 NL/min
Riproduci il video

Venturi VTRF · Rif. VTRF3-3

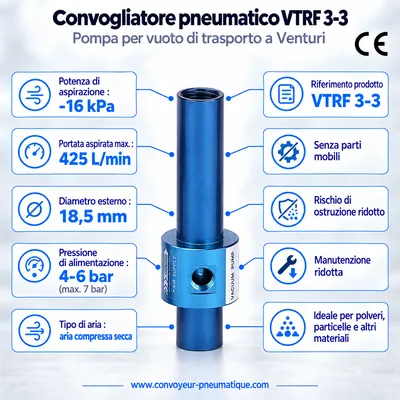

Convogliatore pneumatico Venturi VTRF 3-3 (−16 kPa)

Pompa per vuoto di trasporto a passaggio diretto: aspira e trasporta polveri, granuli e piccoli pezzi con la sola aria compressa, senza parti in movimento.

  • Vuoto max.−16 kPa
  • Portata di aspirazione max.425 NL/min
  • Passaggio interno (ØA)Ø 9,5 mm
Materiale
195,00 € IVA escl. pari a 234,00 € IVA incl. (IVA FR 20 %)
Richiedi un preventivo
  • Prodotto su ordinazione: spedizione in 1-2 settimane
  • Spedizione tracciata in Francia, Europa e nel mondo
  • Pagamento 100 % sicuro: carta, Apple Pay, Google Pay, SEPA
  • Consulenza tecnica gratuita per scegliere il modello
Scheda tecnica gamma VTRF Documento PDF · dimensioni e prestazioni

Video

Il convogliatore pneumatico Venturi in azione

Convogliatore pneumatico Venturi VTRF in funzione
Convogliatore pneumatico Venturi VTRF in funzione Dimostrazione di un convogliatore pneumatico Venturi VTRF: aspirazione e trasporto di materiale con aria compressa, senza parti in movimento. Guarda su YouTube · MP4

Descrizione: Convogliatore pneumatico Venturi VTRF 3-3

Il convogliatore pneumatico Venturi VTRF 3-3 genera un vuoto massimo di −16 kPa e aspira fino a 425 NL/min. Il passaggio interno di Ø 9,5 mm e il diametro esterno di Ø 18,5 mm permettono il collegamento diretto ai vostri tubi di trasporto.

Con un passaggio di 9,5 mm nello stesso ingombro del VTRF 2-3, privilegia la portata per granuli leggeri e piccoli pezzi.

Il design a passaggio diretto garantisce un canale interno completamente libero: il materiale attraversa il convogliatore senza ostacoli, eliminando qualsiasi rischio di ostruzione. L’aria compressa viene immessa dall’attacco laterale (K) e accelerata verso l’uscita; la portata di aspirazione si regola semplicemente variando la pressione di alimentazione tra 4 e 6 bar.

Il corpo è in alluminio anodizzato, leggero, robusto e resistente alla corrosione. Due fori filettati (J) consentono un fissaggio rapido sulla macchina.

Punti di forza della gamma VTRF

  • Design a passaggio diretto: portata di aspirazione molto elevata, nessun intasamento possibile
  • Nessuna parte in movimento, nessuna usura meccanica, manutenzione quasi nulla
  • Sei diametri di passaggio, fino a Ø 38 mm
  • Portata regolabile semplicemente con la pressione di alimentazione (4-6 bar)
  • Filetti di fissaggio integrati per un montaggio rapido
  • Corpo in alluminio anodizzato, leggero e resistente alla corrosione

Caratteristiche tecniche dettagliate del VTRF 3-3

Dimensioni, prestazioni e peso della gamma VTRF: la riga riquadrata in rosso corrisponde al VTRF 3-3.

Disegno quotato del convogliatore Venturi VTRF Aspirazione Uscita Aria compressa (K) 2-J EFGH ØBØAD ØC
Schema di principio — le lettere rimandano alla tabella delle dimensioni.

Prestazioni: vuoto, portata e consumo d’aria

Modello Vuoto max.−kPa Portata aspirataNL/min Consumo aria a 2,8 barNL/min Consumo aria a 5,5 barNL/min Velocità dell’ariam/s
VTRF 2-3 26 295 85 160 148
VTRF 3-3 16 425 95 170 100
VTRF 5-6 35 870 395 680 110
VTRF 7-6 28 1.825 790 1.365 99
VTRF 15-3 9 4.400 405 695 68
VTRF 15-6 9 5.610 790 1.365 82

Dimensioni (mm) e attacchi

Modello ØAmm ØBmm ØCmm Dmm Emm Fmm Gmm Hmm J K
VTRF 2-3 6,5 18,5 32 30 89 19 25 18 M4 G1/8
VTRF 3-3 9,5 18,5 32 30 89 19 25 18 M4 G1/8
VTRF 5-6 12,5 24 38 34 140 25,5 32 23 M4 G1/4
VTRF 7-6 19 32 50 45 190 38 50 35 M6 G3/8
VTRF 15-3 38 49,6 69 65 205 40 60 42 M6 G3/8
VTRF 15-6 38 49,6 69 65 205 40 60 42 M6 G3/8

Peso per materiale (g)

Modello Alluminiog
VTRF 2-3 85
VTRF 3-3 69
VTRF 5-6 170
VTRF 7-6 388
VTRF 15-3 519
VTRF 15-6 659

Applicazioni tipiche

  • Trasferimento di materiali sfusi tra tramogge, contenitori e macchine
  • Trasporto di granaglie: grano, mais, caffè, mangimi in pellet
  • Trasferimento di polveri: detersivi, polveri plastiche, additivi
  • Aspirazione dei rifili nelle operazioni di taglio
  • Evacuazione dei trucioli di foratura e lavorazione
  • Aspirazione delle polveri di rettifica e levigatura

Serve un consiglio?

Per consigliarvi il modello ideale, preparate le seguenti informazioni:

  • Il tipo di materiale da trasportare
  • Le dimensioni degli elementi in mm (L × l × h)
  • La densità del materiale
  • Il volume da trasportare (litri al secondo)
  • Abrasivo o no, infiammabile o no
  • Trasporto a secco o in ambiente acquatico
  • La distanza e l’altezza di trasporto (m)
  • Il vostro impianto: tubi e aria compressa già presenti?
Richiedi un preventivo

Principio di funzionamento

Come funziona un convogliatore pneumatico Venturi?

Un convogliatore Venturi trasforma l’aria compressa in una potente aspirazione, senza motore né parti in movimento. Basta collegarlo alla rete dell’aria e a un tubo di trasporto.

  1. 1
    Immissione di aria compressa

    L’aria entra dall’attacco laterale e riempie una camera anulare attorno al passaggio centrale.

  2. 2
    Effetto Venturi

    L’aria viene accelerata attraverso ugelli orientati verso l’uscita e crea una forte depressione all’ingresso.

  3. 3
    Aspirazione del materiale

    Polveri, granuli, trucioli o piccoli pezzi vengono aspirati dal tubo di ingresso.

  4. 4
    Trasporto e scarico

    Il flusso d’aria trascina il materiale fino al punto di scarico, senza possibilità di intasamento.

Schema dell’effetto Venturi in un convogliatore pneumatico 1 Aria compressa 2 Effetto Venturi 3 Aspirazione 4 Scarico
