Convogliatore pneumatico Venturi VTRA 250 regolabile – pompa per vuoto di trasporto −84,4 kPa, 283 NL/min
Riproduci il video

Venturi VTRA · Rif. VTRA250

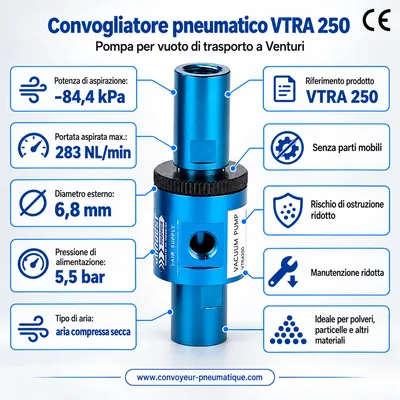

Convogliatore pneumatico Venturi VTRA 250 regolabile (−84,4 kPa)

Pompa per vuoto di trasporto ad alto vuoto con portata regolabile tramite ghiera: aspira e trasporta polveri, granuli e piccoli pezzi con la sola aria compressa.

  • Vuoto max.−84,4 kPa
  • Portata di aspirazione max.283 NL/min
  • Passaggio interno (ØA)Ø 6,8 mm
Materiale
230,00 € IVA escl. pari a 276,00 € IVA incl. (IVA FR 20 %)
Richiedi un preventivo
  • Prodotto su ordinazione: spedizione in 1-2 settimane
  • Spedizione tracciata in Francia, Europa e nel mondo
  • Pagamento 100 % sicuro: carta, Apple Pay, Google Pay, SEPA
  • Consulenza tecnica gratuita per scegliere il modello
Scheda tecnica gamma VTRA Documento PDF · dimensioni e prestazioni

Video

Il convogliatore pneumatico Venturi in azione

Convogliatore pneumatico Venturi VTRF in funzione
Convogliatore pneumatico Venturi VTRF in funzione Dimostrazione di un convogliatore pneumatico Venturi VTRF: aspirazione e trasporto di materiale con aria compressa, senza parti in movimento. Guarda su YouTube · MP4

Descrizione: Convogliatore pneumatico Venturi VTRA 250

Il convogliatore pneumatico Venturi VTRA 250 raggiunge un vuoto di −84,4 kPa e aspira fino a 283 NL/min (a −16,9 kPa). Il passaggio interno di Ø 6,8 mm e il diametro esterno di Ø 18,8 mm lo rendono adatto a materiali densi e lunghe distanze.

Compatto e regolabile, adatto a piccole portate di polveri e granuli, ad esempio per lo svuotamento di una ciotola vibrante.

L’aria compressa, collegata all’attacco G1, viene accelerata attraverso un ugello anulare: crea un forte vuoto sull’attacco di aspirazione (G2) e spinge il materiale verso l’uscita (G3). La ghiera rotante modifica la sezione di passaggio dell’aria e permette di regolare a mano la portata di aspirazione, senza attrezzi.

Il corpo è in alluminio anodizzato, leggero e resistente alla corrosione. Tutti gli attacchi sono filettati femmina (filettatura gas cilindrica G) per il montaggio diretto sulle tubazioni.

Punti di forza della gamma VTRA

  • Vuoto elevato fino a −84,4 kPa per materiali densi
  • Portata regolabile a mano con la ghiera rotante
  • Passaggio diretto: trasporto continuo senza intasamenti
  • Attacchi filettati femmina (da G1/8 a G1) per un’installazione semplice
  • Nessuna parte in movimento, nessuna manutenzione particolare
  • Corpo in alluminio anodizzato, leggero e resistente alla corrosione

Caratteristiche tecniche dettagliate del VTRA 250

Dimensioni, prestazioni e peso della gamma VTRA: la riga riquadrata in rosso corrisponde al VTRA 250.

Disegno quotato del convogliatore Venturi VTRA Aspirazione (G2) Uscita (G3) Aria compressa (G1) Ghiera di regolazione FEDT ØAØBØC
Schema di principio — le lettere rimandano alla tabella delle dimensioni.

Dimensioni (mm) e attacchi

Modello ØAmm ØBmm ØCmm Dmm Emm Fmm Tmm G1 G2 G3
VTRA 250 6,8 18,8 31,3 41 31,6 22 3,7 G1/8 G1/4 G1/4
VTRA 375 9,6 25,2 43,5 69,8 44,4 37,6 5 G3/8 G1/2 G1/2
VTRA 500 12,7 31,4 50 63,5 50,8 38 5 G3/8 G1/2 G3/4
VTRA 750 19,1 37,8 56,8 85,7 50,8 38,2 5 G1/2 G3/4 G1

Consumo d’aria (NL/min) per livello di vuoto, a 5,5 bar

Modello −16,9 kPaNL/min −33,8 kPaNL/min −50,7 kPaNL/min −67,5 kPaNL/min −84,4 kPaNL/min
VTRA 250 113 170 235 275 340
VTRA 375 175 325 481 594 820
VTRA 500 340 623 792 934 1.274
VTRA 750 651 872 1.245 1.783 2.547

Portata aspirata (NL/min) per livello di vuoto

Modello −16,9 kPaNL/min −33,8 kPaNL/min −50,7 kPaNL/min −67,5 kPaNL/min −84,4 kPaNL/min
VTRA 250 283 243 204 164 127
VTRA 375 849 736 623 524 396
VTRA 500 1.698 1.330 1.132 991 651
VTRA 750 3.396 2.462 1.975 1.443 1.132

Peso per materiale (g)

Modello Alluminiog
VTRA 250 100
VTRA 375 286
VTRA 500 401
VTRA 750 540

Applicazioni tipiche

  • Svuotamento di alimentatori vibranti e tramogge
  • Ricarica di tramogge con macinato plastico
  • Trasferimento di valvole e piccoli pezzi durante la rettifica
  • Evacuazione dei trucioli di foratura
  • Trasferimento di detersivi in polvere e prodotti chimici caustici
  • Trasporto di gusci di arachidi e materiali leggeri
  • Aspirazione dei rifili e raccolta di mandrini

Serve un consiglio?

Per consigliarvi il modello ideale, preparate le seguenti informazioni:

  • Il tipo di materiale da trasportare
  • Le dimensioni degli elementi in mm (L × l × h)
  • La densità del materiale
  • Il volume da trasportare (litri al secondo)
  • Abrasivo o no, infiammabile o no
  • Trasporto a secco o in ambiente acquatico
  • La distanza e l’altezza di trasporto (m)
  • Il vostro impianto: tubi e aria compressa già presenti?
Richiedi un preventivo

Principio di funzionamento

Come funziona un convogliatore pneumatico Venturi?

Un convogliatore Venturi trasforma l’aria compressa in una potente aspirazione, senza motore né parti in movimento. Basta collegarlo alla rete dell’aria e a un tubo di trasporto.

  1. 1
    Immissione di aria compressa

    L’aria entra dall’attacco laterale e riempie una camera anulare attorno al passaggio centrale.

  2. 2
    Effetto Venturi

    L’aria viene accelerata attraverso ugelli orientati verso l’uscita e crea una forte depressione all’ingresso.

  3. 3
    Aspirazione del materiale

    Polveri, granuli, trucioli o piccoli pezzi vengono aspirati dal tubo di ingresso.

  4. 4
    Trasporto e scarico

    Il flusso d’aria trascina il materiale fino al punto di scarico, senza possibilità di intasamento.

Schema dell’effetto Venturi in un convogliatore pneumatico 1 Aria compressa 2 Effetto Venturi 3 Aspirazione 4 Scarico
