Venturi VTRA · Ref. VTRA250

Instelbare pneumatische Venturi-transporteur VTRA 250 (−84 kPa)

Transportvacuümpomp met hoog vacuüm en debiet instelbaar met draairing: zuigt en transporteert poeders, granulaten en kleine onderdelen met alleen perslucht.

  • Max. vacuüm−84 kPa
  • Max. zuigdebiet280 NL/min
  • Inwendige doorlaat (ØA)Ø 6,5 mm
Materiaal
€ 230,00 excl. btw oftewel € 276,00 incl. btw (FR btw 20%)
Offerte aanvragen
  • Levering binnen 2 weken in heel Europa
  • Verzending met track & trace naar heel Europa en wereldwijd
  • 100 % veilig betalen: kaart, Apple Pay, Google Pay, iDEAL, PayPal of overschrijving
  • Gratis technisch advies bij de keuze van het model
Technische fiche reeks VTRA PDF-document · afmetingen en prestaties Gebruiksaanwijzing en veiligheidsvoorschriften PDF-document · installatie, veiligheid, onderhoud

Video

De pneumatische Venturi-transporteur in actie

Pneumatische Venturi-transporteur VTRF in werking
Pneumatische Venturi-transporteur VTRF in werking Demonstratie van een pneumatische Venturi-transporteur VTRF: aanzuigen en transporteren van materiaal met perslucht, zonder bewegende delen. Bekijk op YouTube · MP4

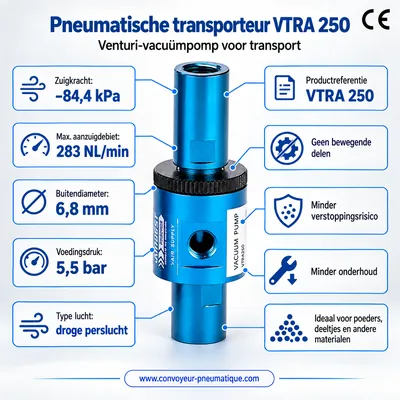

Beschrijving: Pneumatische Venturi-transporteur VTRA 250

De pneumatische Venturi-transporteur VTRA 250 bereikt een vacuüm van −84 kPa en zuigt tot 280 NL/min aan (bij −17 kPa). Dankzij de inwendige doorlaat van Ø 6,5 mm en de buitendiameter van Ø 19 mm is hij geschikt voor dichte materialen en lange afstanden.

Compact en instelbaar, geschikt voor kleine debieten poeder en granulaat, bijvoorbeeld bij het leegmaken van een trilbak.

De perslucht, aangesloten op poort G2, wordt versneld door een ringvormige sproeier: zo ontstaat een sterk vacuüm op de zuigpoort (G1) en wordt het materiaal naar de uitlaat (G3) gestuwd. De draairing wijzigt de luchtspleet en laat u het zuigdebiet met de hand instellen, zonder gereedschap.

Het huis is gemaakt van licht, corrosiebestendig geanodiseerd aluminium. Alle aansluitingen hebben binnendraad (cilindrische G-draad) voor directe montage op uw leidingen.

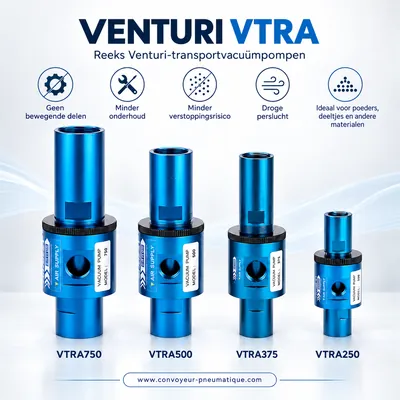

Sterke punten van de reeks VTRA

  • Hoog vacuüm tot −84 kPa voor dichte materialen
  • Debiet met de hand instelbaar met de draairing
  • Vrije doorlaat: continu transport zonder verstopping
  • Binnendraad-aansluitingen (G1/8 tot G1) voor eenvoudige installatie
  • Geen bewegende delen, geen bijzonder onderhoud
  • Huis in geanodiseerd aluminium, licht en corrosiebestendig

Gedetailleerde technische kenmerken van de VTRA 250

Afmetingen, prestaties en gewicht van de reeks VTRA: de rood omkaderde rij is de VTRA 250.

Maattekening van de Venturi-transporteur VTRA Aanzuiging (G1) Uitlaat (G3) Perslucht (G2) Stelring EFDH ØAØBØC
Principeschets — de letters verwijzen naar de maattabel hieronder.

Afmetingen (mm) en aansluitingen

Model ØAmm ØBmm ØCmm Dmm Emm Fmm Hmm G1 G2 G3
VTRA 250 6,5 19 32 94–105 22 32 5 G1/4 G1/8 G1/4
VTRA 375 9,5 25 45 155–165 38 45 5 G3/8 G3/8 G1/2
VTRA 500 13 32 51 155–160 38 51 5 G1/2 G3/8 G3/4
VTRA 750 19 38 58 175–189 38 51 5 G3/4 G1/2 G1

Luchtverbruik (NL/min) per vacuümniveau, bij 5,5 bar

Model −17 kPaNL/min −34 kPaNL/min −50 kPaNL/min −68 kPaNL/min −84 kPaNL/min
VTRA 250 112 169 233 276 342
VTRA 375 176 327 485 595 825
VTRA 500 340 625 795 940 —
VTRA 750 650 875 1.250 1.790 —

Zuigdebiet (NL/min) per vacuümniveau

Model −17 kPaNL/min −34 kPaNL/min −50 kPaNL/min −68 kPaNL/min −84 kPaNL/min
VTRA 250 280 240 200 162 125
VTRA 375 846 735 620 520 395
VTRA 500 1.695 1.325 1.130 990 —
VTRA 750 3.390 2.460 1.970 1.440 —

Gewicht per materiaal (g)

Model Aluminiumg
VTRA 250 100
VTRA 375 286
VTRA 500 401
VTRA 750 540

Typische toepassingen

  • Leegmaken van trilbakken en trechters
  • Vullen van trechters met kunststofmaalgoed
  • Transport van kleppen en kleine onderdelen bij het slijpen
  • Afvoeren van boorspanen
  • Transport van waspoeder en bijtende chemicaliën
  • Transport van pindadoppen en lichte materialen
  • Afzuigen van snijranden en verzamelen van hulzen

Advies nodig?

Om u het ideale model te adviseren, houdt u de volgende gegevens bij de hand:

  • Het soort te transporteren materiaal
  • De afmetingen in mm (L × B × H)
  • De dichtheid van het materiaal
  • Het te transporteren volume (liter per seconde)
  • Schurend of niet, ontvlambaar of niet
  • Droog transport of in een natte omgeving
  • De transportafstand en -hoogte (m)
  • Uw installatie: buizen en perslucht al aanwezig?
Offerte aanvragen

Werkingsprincipe

Hoe werkt een pneumatische Venturi-transporteur?

Een Venturi-transporteur zet perslucht om in een krachtige zuigwerking, zonder motor en zonder bewegende delen. Sluit hem gewoon aan op uw persluchtnet en een transportslang.

  1. 1
    Inblazen van perslucht

    De lucht komt binnen via de zijaansluiting en vult een ringkamer rond de centrale doorlaat.

  2. 2
    Venturi-effect

    De lucht wordt versneld door naar de uitlaat gerichte sproeiers en creëert een sterke onderdruk aan de inlaat.

  3. 3
    Aanzuigen van het materiaal

    Poeders, granulaten, spanen of kleine onderdelen worden via de inlaatslang aangezogen.

  4. 4
    Transport en afvoer

    De luchtstroom voert het materiaal naar het losstation, zonder kans op verstopping.

Schema van het Venturi-effect in een pneumatische transporteur 1 Perslucht 2 Venturi-effect 3 Aanzuiging 4 Afvoer

FAQ

Veelgestelde vragen over de VTRA 250

Welke materiaalgrootte kan de VTRA 250 transporteren?

De VTRA 250 heeft een inwendige doorlaat van Ø 6,5 mm. Voor transport zonder verstopping mag de grootste afmeting van de deeltjes niet meer zijn dan ongeveer een derde van deze diameter, dus ongeveer 2 mm. Kies voor grotere stukken een model met een grotere doorlaat.

Hoeveel perslucht verbruikt de VTRA 250?

Bij 5,5 bar verbruikt de VTRA 250 van 112 NL/min (bij −17 kPa) tot 342 NL/min (bij −84 kPa), afhankelijk van de stand van de ring. De perslucht moet droog en gefilterd zijn.

Hoe stel ik de VTRA 250 in?

Met de draairing, met de hand en zonder gereedschap: u kiest voor debiet, tot 280 NL/min bij −17 kPa, of voor vacuüm, tot −84 kPa; bij −84 kPa zuigt hij nog 125 NL/min aan. Voedingsdruk: 5,5 bar (max. 7 bar).

Welke aansluitingen heeft de VTRA 250?

Alle aansluitingen hebben binnendraad (cilindrische pijpdraad G): aanzuiging G1/4, perslucht G1/8 en uitlaat G1/4. De inwendige doorlaat is Ø 6,5 mm.
