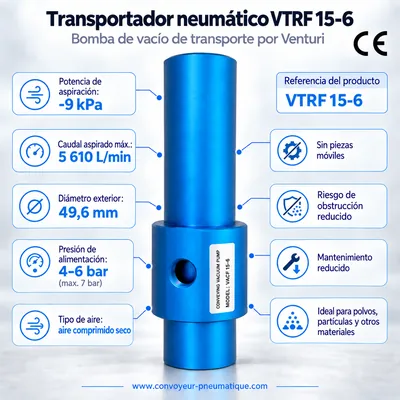

Transportador neumático Venturi VTRF 15-6 (−9 kPa)
Bomba de vacío de transporte de paso directo: aspira y transporta polvos, granulados y piezas pequeñas solo con aire comprimido, sin piezas móviles.
- Vacío máx.−9 kPa
- Caudal de aspiración máx.5.610 NL/min
- Paso interior (ØA)Ø 38 mm
- Fabricado bajo pedido: envío en 1 a 2 semanas
- Envío con seguimiento a Francia, Europa y todo el mundo
- Pago 100 % seguro: tarjeta, Apple Pay, Google Pay, SEPA
- Asesoramiento técnico gratuito para elegir el modelo
Vídeo
El transportador neumático Venturi en acción
Descripción del Transportador neumático Venturi VTRF 15-6
El transportador neumático Venturi VTRF 15-6 genera un vacío máximo de −9 kPa y aspira hasta 5.610 NL/min. Su paso interior de Ø 38 mm y su diámetro exterior de Ø 49,6 mm permiten conectarlo directamente a sus tubos de transporte.
El más potente de la gama VTRF: hasta 5.610 NL/min para grandes volúmenes de materiales ligeros y residuos de producción.
Su diseño de paso directo garantiza un canal interior totalmente libre: el material atraviesa el transportador sin obstáculos, lo que elimina cualquier riesgo de obstrucción. El aire comprimido se inyecta por la conexión lateral (K) y se acelera hacia la salida; el caudal de aspiración se ajusta simplemente variando la presión de alimentación entre 4 y 6 bar.
El cuerpo es de aluminio anodizado, ligero, robusto y resistente a la corrosión. Dos roscas (J) permiten una fijación rápida en su máquina.

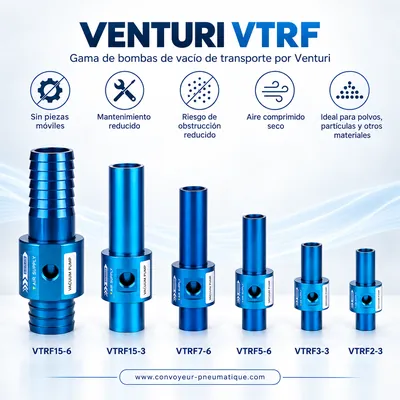

Puntos fuertes de la gama VTRF
- Diseño de paso directo: caudal de aspiración muy alto, sin atascos posibles
- Sin piezas móviles ni desgaste mecánico, mantenimiento casi nulo
- Seis diámetros de paso, hasta Ø 38 mm
- Caudal regulable simplemente con la presión de alimentación (4 a 6 bar)
- Roscas de fijación integradas para un montaje rápido
- Cuerpo de aluminio anodizado, ligero y resistente a la corrosión
Características técnicas detalladas del VTRF 15-6
Dimensiones, prestaciones y peso de la gama VTRF: la fila enmarcada en rojo corresponde al VTRF 15-6.
Prestaciones: vacío, caudal y consumo de aire
| Modelo | Vacío máx.−kPa | Caudal aspiradoNL/min | Consumo de aire a 2,8 barNL/min | Consumo de aire a 5,5 barNL/min | Velocidad del airem/s |
|---|---|---|---|---|---|
| VTRF 2-3 | 26 | 295 | 85 | 160 | 148 |
| VTRF 3-3 | 16 | 425 | 95 | 170 | 100 |
| VTRF 5-6 | 35 | 870 | 395 | 680 | 110 |
| VTRF 7-6 | 28 | 1.825 | 790 | 1.365 | 99 |
| VTRF 15-3 | 9 | 4.400 | 405 | 695 | 68 |
| VTRF 15-6 | 9 | 5.610 | 790 | 1.365 | 82 |
Dimensiones (mm) y conexiones
| Modelo | ØAmm | ØBmm | ØCmm | Dmm | Emm | Fmm | Gmm | Hmm | J | K |
|---|---|---|---|---|---|---|---|---|---|---|
| VTRF 2-3 | 6,5 | 18,5 | 32 | 30 | 89 | 19 | 25 | 18 | M4 | G1/8 |
| VTRF 3-3 | 9,5 | 18,5 | 32 | 30 | 89 | 19 | 25 | 18 | M4 | G1/8 |
| VTRF 5-6 | 12,5 | 24 | 38 | 34 | 140 | 25,5 | 32 | 23 | M4 | G1/4 |
| VTRF 7-6 | 19 | 32 | 50 | 45 | 190 | 38 | 50 | 35 | M6 | G3/8 |
| VTRF 15-3 | 38 | 49,6 | 69 | 65 | 205 | 40 | 60 | 42 | M6 | G3/8 |
| VTRF 15-6 | 38 | 49,6 | 69 | 65 | 205 | 40 | 60 | 42 | M6 | G3/8 |
Aplicaciones típicas
- Transferencia de materiales a granel entre tolvas, contenedores y máquinas
- Transporte de granos: trigo, maíz, café, piensos granulados
- Transferencia de polvos: detergente, polvos plásticos, aditivos
- Aspiración de recortes de orillo en operaciones de corte
- Evacuación de virutas de taladrado y mecanizado
- Aspiración de polvo de rectificado y lijado
¿Necesita asesoramiento?
Para recomendarle el modelo ideal, prepare la siguiente información:
- El tipo de material a transportar
- El tamaño de los elementos en mm (L × A × H)
- La densidad del material
- El volumen a transportar (litros por segundo)
- Abrasivo o no, inflamable o no
- Transporte en seco o en medio acuático
- La distancia y la altura de transporte (m)
- Su instalación: ¿tubos y aire comprimido ya instalados?
Principio de funcionamiento
¿Cómo funciona un transportador neumático Venturi?
Un transportador Venturi transforma el aire comprimido en una potente aspiración, sin motor ni piezas móviles. Basta con conectarlo a la red de aire y a un tubo de transporte.
- 1Inyección de aire comprimido
El aire entra por la conexión lateral y llena una cámara anular alrededor del paso central.
- 2Efecto Venturi
El aire se acelera a través de toberas orientadas hacia la salida y crea un fuerte vacío en la entrada.
- 3Aspiración del material
Polvos, granulados, virutas o piezas pequeñas son aspirados por el tubo de entrada.
- 4Transporte y descarga
El flujo de aire arrastra el material hasta el punto de descarga, sin posibilidad de atasco.
