Zum Produkt VTRA 250Venturi VTRA · Art.-Nr. VTRA375

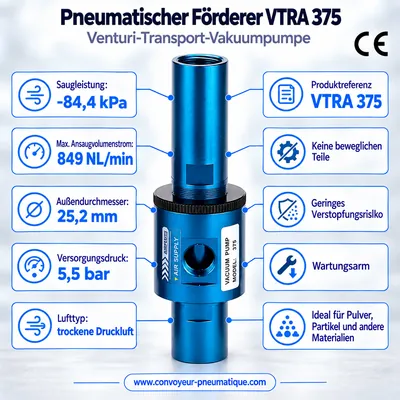

Regelbarer pneumatischer Venturi-Förderer VTRA 375 (−84,4 kPa)
Transport-Vakuumpumpe mit hohem Vakuum und per Ring regelbarem Volumenstrom: saugt und fördert Pulver, Granulate und Kleinteile allein mit Druckluft.
- Max. Vakuum−84,4 kPa
- Max. Saugleistung849 NL/min
- Innendurchgang (ØA)Ø 9,6 mm
- Auf Bestellung gefertigt: Versand in 1 bis 2 Wochen
- Versand mit Sendungsverfolgung nach Frankreich, Europa und weltweit
- 100 % sichere Zahlung: Karte, Apple Pay, Google Pay, SEPA
- Kostenlose technische Beratung bei der Modellwahl
Video
Der pneumatische Venturi-Förderer im Einsatz
Beschreibung: Pneumatischer Venturi-Förderer VTRA 375
Der pneumatische Venturi-Förderer VTRA 375 erreicht ein Vakuum von −84,4 kPa und saugt bis zu 849 NL/min an (bei −16,9 kPa). Sein Innendurchgang von Ø 9,6 mm und sein Außendurchmesser von Ø 25,2 mm machen ihn ideal für dichte Materialien und lange Strecken.
Dreifacher Volumenstrom gegenüber dem VTRA 250 bei weiterhin starkem Vakuum: ideal zum Befüllen von Trichtern.
Die an G1 angeschlossene Druckluft wird durch eine Ringdüse beschleunigt: Sie erzeugt am Sauganschluss (G2) einen starken Unterdruck und befördert das Material zum Auslass (G3). Der Drehring verändert den Luftspalt und ermöglicht die Einstellung des Saugvolumenstroms per Hand, ohne Werkzeug.
Das Gehäuse besteht aus leichtem, korrosionsbeständigem eloxiertem Aluminium. Alle Anschlüsse haben Innengewinde (zylindrisches G-Gewinde) für die direkte Montage an Ihren Leitungen.
Stärken der Baureihe VTRA
- Hohes Vakuum bis −84,4 kPa für dichte Materialien
- Volumenstrom per Hand über den Drehring einstellbar
- Freier Durchgang: kontinuierliches Fördern ohne Verstopfung
- Innengewinde-Anschlüsse (G1/8 bis G1) für einfache Installation
- Keine beweglichen Teile, keine besondere Wartung
- Gehäuse aus eloxiertem Aluminium, leicht und korrosionsbeständig
Ausführliche technische Daten des VTRA 375
Abmessungen, Leistung und Gewicht der Baureihe VTRA: Die rot umrahmte Zeile entspricht dem VTRA 375.
Abmessungen (mm) und Anschlüsse
Luftverbrauch (NL/min) je Vakuumniveau, bei 5,5 bar
Saugvolumenstrom (NL/min) je Vakuumniveau
Typische Anwendungen
- Entleeren von Vibrationsförderern und Trichtern
- Befüllen von Trichtern mit Kunststoff-Mahlgut
- Transport von Ventilen und Kleinteilen beim Schleifen
- Absaugen von Bohrspänen
- Transport von Waschpulver und ätzenden Chemikalien
- Fördern von Erdnussschalen und leichten Materialien
- Absaugen von Randstreifen und Sammeln von Hülsen
Beratung gewünscht?
Damit wir Ihnen das ideale Modell empfehlen können, halten Sie bitte folgende Angaben bereit:
- Art des zu fördernden Materials
- Größe der Teile in mm (L × B × H)
- Dichte des Materials
- Fördermenge (Liter pro Sekunde)
- Abrasiv oder nicht, brennbar oder nicht
- Trockenförderung oder in nasser Umgebung
- Förderstrecke und -höhe (m)
- Ihre Anlage: Rohre und Druckluft bereits vorhanden?
Funktionsprinzip
Wie funktioniert ein pneumatischer Venturi-Förderer?
Ein Venturi-Förderer wandelt Druckluft in eine kräftige Saugwirkung um – ohne Motor und ohne bewegliche Teile. Einfach an das Druckluftnetz und einen Förderschlauch anschließen.
- 1Einleitung der Druckluft
Die Luft strömt über den seitlichen Anschluss in eine Ringkammer um den zentralen Durchgang.
- 2Venturi-Effekt
Die Luft wird durch zum Auslass gerichtete Düsen beschleunigt und erzeugt am Einlass einen starken Unterdruck.
- 3Ansaugen des Materials
Pulver, Granulate, Späne oder Kleinteile werden über den Einlassschlauch angesaugt.
- 4Fördern und Ausblasen
Der Luftstrom transportiert das Material zur Abgabestelle – ohne Verstopfungsgefahr.
