Przenośnik pneumatyczny Venturi VTRF 15-3 – transportowa pompa próżniowa −4,4 kPa, 4 400 NL/min
Odtwórz wideo

Venturi VTRF · Nr kat. VTRF15-3

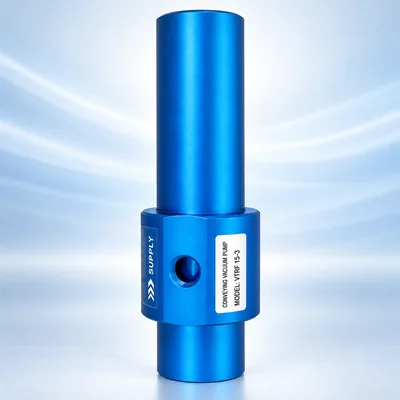

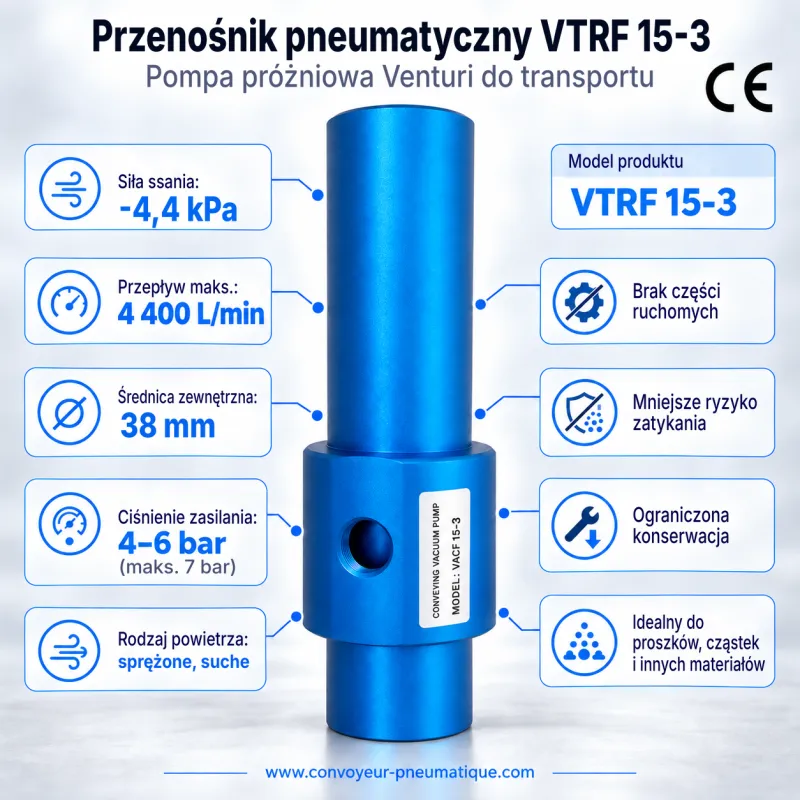

Przenośnik pneumatyczny Venturi VTRF 15-3 (−4,4 kPa)

Transportowa pompa próżniowa z prostym przelotem: zasysa i przenosi proszki, granulaty i drobne elementy wyłącznie za pomocą sprężonego powietrza, bez żadnych ruchomych części.

  • Maks. podciśnienie−4,4 kPa
  • Maks. wydajność ssania4 400 NL/min
  • Średnica przelotu (ØA)Ø 25 mm
Materiał
385,00 € netto tj. 462,00 € brutto (VAT FR 20%)
Poproś o wycenę
  • Dostawa w ciągu 2 tygodni we Francji i w Europie
  • Śledzona wysyłka do Francji, w Europie i na cały świat
  • 100% bezpieczna płatność: karta, Apple Pay, Google Pay, SEPA
  • Bezpłatne doradztwo techniczne przy wyborze modelu
Karta techniczna serii VTRF Dokument PDF · wymiary i osiągi

Wideo

Pneumatyczny przenośnik Venturi w działaniu

Pneumatyczny przenośnik Venturi VTRF w działaniu
Pneumatyczny przenośnik Venturi VTRF w działaniu Demonstracja pneumatycznego przenośnika Venturi VTRF: zasysanie i transport materiału sprężonym powietrzem, bez ruchomych części. Obejrzyj w serwisie YouTube · MP4

Opis: Przenośnik pneumatyczny Venturi VTRF 15-3

Pneumatyczny przenośnik Venturi VTRF 15-3 wytwarza maksymalne podciśnienie −4,4 kPa i zasysa do 4 400 NL/min. Średnica przelotu Ø 25 mm i średnica zewnętrzna Ø 38 mm umożliwiają bezpośrednie podłączenie do przewodów transportowych.

Duży przelot 25 mm pozwala przenosić objętościowe i lekkie materiały: ścinki brzegowe, papier, karton lub tekstylia.

Konstrukcja z prostym przelotem zapewnia całkowicie drożny kanał wewnętrzny: materiał przechodzi przez przenośnik bez żadnych przeszkód, co eliminuje ryzyko zatkania. Sprężone powietrze doprowadzane jest przez boczne przyłącze (K) i przyspieszane w kierunku wylotu; wydajność ssania reguluje się po prostu zmianą ciśnienia zasilania w zakresie od 4 do 6 bar.

Korpus wykonany jest z anodowanego aluminium — lekkiego, wytrzymałego i odpornego na korozję. Dwa otwory gwintowane (J) umożliwiają szybki montaż na maszynie.

Zalety serii VTRF

  • Konstrukcja z prostym przelotem: bardzo duża wydajność ssania, brak możliwości zatkania
  • Brak ruchomych części i zużycia mechanicznego, praktycznie bezobsługowy
  • Sześć średnic przelotu, do Ø 38 mm
  • Wydajność regulowana po prostu ciśnieniem zasilania (4 do 6 bar)
  • Zintegrowane otwory gwintowane do szybkiego montażu
  • Korpus z anodowanego aluminium, lekki i odporny na korozję

Szczegółowe dane techniczne VTRF 15-3

Wymiary, osiągi i masa serii VTRF: wiersz w czerwonej ramce dotyczy modelu VTRF 15-3.

Rysunek wymiarowy przenośnika Venturi VTRF Ssanie Wylot Sprężone powietrze (K) 2-J EFGH ØBØAD ØC
Rysunek poglądowy — litery odpowiadają oznaczeniom w poniższej tabeli wymiarów.

Osiągi: podciśnienie, wydajność i zużycie powietrza

Model Maks. podciśnienie−kPa Wydajność ssaniaNL/min Zużycie powietrza przy 2,8 barNL/min Zużycie powietrza przy 5,5 barNL/min
VTRF 2-3 26 295 85 160
VTRF 3-3 16 425 95 170
VTRF 5-6 35 870 395 680
VTRF 7-6 28 1 825 790 1 365
VTRF 15-3 4,4 4 400 405 695
VTRF 15-6 9 5 610 790 1 365

Wymiary (mm) i przyłącza

Model ØAmm ØBmm ØCmm Dmm Emm Fmm Gmm Hmm Imm J K
VTRF 2-3 6,5 18,5 32 28 89 19 25 18 19,5 M4×0.7 G1/8
VTRF 3-3 9,5 18,5 32 28 89 19 25 18 19,5 M4×0.7 G1/8
VTRF 5-6 12,5 24 38 34 140 25 32 23 25 M4×0.7 G1/4
VTRF 7-6 19 31 50 45 190 38 50 35 33 M4×0.7 G3/8
VTRF 15-3 25 38 59 55 198 40 56 40 38 M4×0.7 G3/8
VTRF 15-6 38 49,6 69 65 205 40 60 42 49,6 M4×0.7 G3/8

Masa w zależności od materiału (g)

Model Aluminiumg
VTRF 2-3 85
VTRF 3-3 69
VTRF 5-6 170
VTRF 7-6 388
VTRF 15-3 519
VTRF 15-6 659

Typowe zastosowania

  • Transfer materiałów sypkich między lejami, pojemnikami i maszynami
  • Transport ziarna: pszenica, kukurydza, kawa, granulaty spożywcze
  • Transfer proszków: proszek do prania, proszki tworzyw sztucznych, dodatki
  • Odsysanie ścinków brzegowych podczas cięcia
  • Odprowadzanie wiórów z wiercenia i obróbki skrawaniem
  • Odsysanie pyłów ze szlifowania i polerowania

Potrzebują Państwo porady?

Abyśmy mogli polecić optymalny model, prosimy przygotować następujące informacje:

  • Rodzaj transportowanego materiału
  • Wielkość elementów w mm (dł. × szer. × wys.)
  • Gęstość materiału
  • Ilość do przetransportowania (litry na sekundę)
  • Czy materiał jest ścierny, czy jest łatwopalny
  • Transport na sucho czy w środowisku wodnym
  • Odległość i wysokość transportu (m)
  • Państwa instalacja: czy przewody i sprężone powietrze są już dostępne?
Poproś o wycenę

Zasada działania

Jak działa pneumatyczny przenośnik Venturi?

Przenośnik Venturi zamienia sprężone powietrze w silne ssanie — bez silnika i bez ruchomych części. Wystarczy podłączyć go do instalacji sprężonego powietrza i przewodu transportowego.

  1. 1
    Doprowadzenie sprężonego powietrza

    Powietrze wpływa przez boczne przyłącze i wypełnia pierścieniową komorę wokół centralnego przelotu.

  2. 2
    Efekt Venturiego

    Powietrze jest przyspieszane w dyszach skierowanych ku wylotowi, co wytwarza silne podciśnienie na wlocie.

  3. 3
    Zasysanie materiału

    Proszki, granulaty, wióry lub drobne elementy są zasysane przez przewód wlotowy.

  4. 4
    Transport i wyładunek

    Strumień powietrza przenosi materiał aż do punktu wyładunku, bez możliwości zatkania.

Schemat efektu Venturiego w przenośniku pneumatycznym 1 Sprężone powietrze 2 Efekt Venturiego 3 Ssanie 4 Wylot
